- 止回閥
- 軸流式止回閥
- ZSH41Y

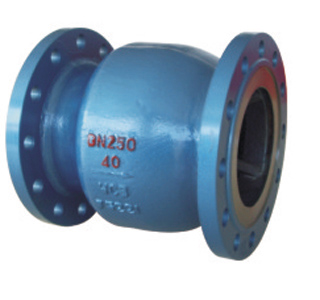

- ZSH41Y軸流式止回閥
- 816
我們一直堅信百年大計,質量第一,我們恪守質量首位,成就精品閥門,我們以一流的品質,創造一流的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多軸流式止回閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→最佳的品質、一流的服務,奇眾為你創造更多價值!
軸流式止回閥簡介:
1. 單體結構,重量輕,剛性好,便於維護;
2. 彈簧的的推力使閥瓣在即使用無介質壓力作用時,也能處理關閉位置;
3. 良好的支承方式使閥門無論處於什麽安裝位置時閥瓣和閥座均能良好對中,故閥門可任意角度安裝。
4. 閥套外形的流線型設計與體腔流線型設計的組合構成了軸流式止回閥流線型流道,精確的計算和設計使流道的過流麵積充分且保持一致,壓力損失小,流態穩定,無氣蝕。閥瓣在介質流動時產生負壓及彈簧推力下回座,無介質對閥瓣背麵直接衝擊;因此,軸流式止回閥是低噪音閥門。
5. 閥瓣前後兩端支承和閥瓣軸的特殊表麵處理及結構設計,克服了類似閥門使用過程中經常發生的卡阻現象,啟閉平穩;同時避免了因重力因素造成閥瓣對中性差,密封副受力不均,兩次動作間密封副吻合部位不一致而影響密封性能的缺陷,使密封副始終處於良好的受力和吻合狀態。
6. 精確的設計使用彈簧推力在閥瓣處於關閉位置時略大於閥瓣重力及閥瓣和前後支承間的磨擦力之和,閥瓣既可在低壓力及任意安裝時回座密封,又能實現低壓開啟,減低泵啟動載荷,保護泵的運行安全。
軸流式止回閥應用: l標準型(ALS):石油、化工、冶金、電站等領域,水、油、氣及各類化工品等腐蝕性介質。適用溫度250~+590℃ l微阻型(ALF):汽油、煤油等高滲透性介質、低溫及深冷裝置、真空係統,如:航空煤油儲罐液下噴射消防係統、LNG;適用溫度-196~+280℃
軸流式止回閥規範:
閥門的設計、製造、檢驗等符合ANSI、API的規定。結構長度中標準型符合ANSI B16.10和GB12221的規定;短型按本公司標準。連接端可按用戶指定標準提供法蘭、對焊、承插焊、螺紋端等各種連接。
|
通徑 mm |
L | ||||
|
PN16 |
PN25 |
PN40 |
PN64 |
PN100 | |
|
20 |
117 |
117 |
178 |
190 |
190 |
|
25 |
127 |
127 |
216 |
216 |
216 |
|
40 |
165 |
165 |
229 |
241 |
241 |
|
50 |
203 |
203 |
267 |
292 |
292 |
|
65 |
216 |
216 |
292 |
330 |
330 |
|
80 |
241 |
241 |
318 |
365 |
365 |
|
100 |
292 |
292 |
356 |
406 |
406 |
|
125 |
330 |
330 |
400 |
457 |
457 |
|
150 |
356 |
356 |
444 |
495 |
495 |
|
200 |
495 |
495 |
533 |
597 |
597 |
|
250 |
622 |
622 |
622 |
673 |
673 |
|
300 |
698 |
698 |
711 |
762 |
762 |
|
350 |
787 |
787 |
838 |
889 |
889 |
|
400 |
914 |
914 |
864 |
902 |
902 |
|
500 |
978 |
978 |
1016 |
|
|
|
600 |
1275 |
1275 |
1346 |
|
|
