相關產品
產品中心
- 所屬係列:
- 產品名稱:
- 產品型號:
- 關鍵字標簽:
- 瀏覽次數:
- 安全閥
- 安全逆止閥
- HA42X-16C
- HA42X-16C安全逆止閥
- 334
上一個:風機專用安全閥 下一個:化工專用耐腐蝕襯氟安全閥
【安全逆止閥產品用途】
安全逆止閥(安全止回閥)是結合安全閥和止回閥的雙重功能,既能起防止介質回流的功能,又能泄壓的功能,主要用於空氣或壓縮空氣的風機出口,防止介質逆流進入風機同時起安全泄壓作用,具有動作精度高,重複性好,回座準確,操作維護方便。
【安全逆止閥產品特點】
【安全逆止閥產品特點】
- 全啟式結構,排量大
- 整定壓力偏差小,可達±3%
- 選用優質的彈簧鋼,保證彈簧的壽命和穩定性
- 橡膠軟密封結構
【安全逆止閥執行標準】
設計規範:GB/T 12243
結構長度:GB/T 12221
法蘭連接:JB/T 79
試驗與檢驗:GB/T 12242
產品標識:GB/T 12220
供貨規範:JB/T 7928
【安全逆止閥產品型號】
HA42X-16C
【安全逆止閥整定壓力等級】
【安全逆止閥性能參數】
【安全逆止閥結構圖片與連接尺寸】

【安全逆止閥整定壓力等級】
| 公稱壓力(MPa) | 整定壓力等級 | |||||||
| 1.6 | 0.06~0.1 | 0.1~0.16 | 0.16~0.25 | 0.4~0.6 | 0.6~0.8 | 0.8~1.0 | 1.0~1.3 | 1.3~1.6 |
【安全逆止閥性能參數】
| 型號 | 鑄鋼型 HA42X-16C | |
| 口徑範圍 | DN200 | |
| 適用溫度 | ≤80°C | |
| 適用介質 | 空氣 | |
| 材料 | 1、閥體 | WCB |
| 2、閥瓣 | WCB+EPDM | |
| 3、軸 | WCB | |
| 4、閥蓋 | WCB | |
| 5、上閥瓣 | WCB+EPDM | |
| 6、下彈簧座 | WCB | |
| 7、閥杆 | 2Cr13 | |
| 8、彈簧 | 50CrVa | |
| 9、上彈簧座 | WCB | |

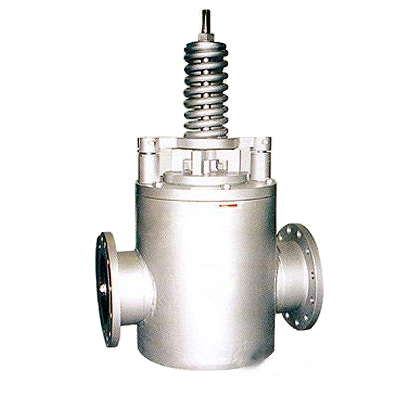

【安全逆止閥結構圖片與連接尺寸】
