- 電磁閥
- 丹佛斯兩步開啟電磁閥
- ICLX50

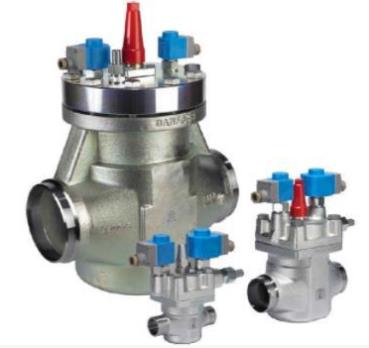

- ICLX50丹佛斯兩步開啟電磁閥
- 229
上一個：蒸汽高溫液體耐磨電磁閥 下一個:自動排水電磁閥
兩步開啟電磁閥 ICLX 兩步開啟電磁閥ICLX ICLX 兩步開啟電磁閥屬於 ICV 產品係列之一。 ICLX 伺服閥適用於高壓差情況下的吸入管路 中，實現閥門的安全開啟。其典型應用為大 型工業製冷係統中，用作需熱氣融霜的蒸發 器回氣管電磁閥。 ICLX 閥門在出廠時被配置為兩步式開啟模 式。可以將這款閥門設置為一步開啟，設置 方法十分簡單。 在兩步模式下，第一步是在先導電磁閥通電 後開通大約 10% 的流通量。 第二步是在閥門壓差降到大約 1.25 bar (18 psi)時自動打開。 ICLX 閥由五個主要元件組成：閥體、閥蓋、 功能模塊和 2個電磁導閥。ICLX 32-150 的閥 蓋和功能模塊在出廠時已經裝配好。 特點 ■ 為工業製冷應用而設計，最大工作壓力為 52bar (754 psi) ■ 適用於氟利昂、氨和二氧化碳 ■ 可以用於化工和石化應用場合 ■ 直接焊接 ■ 連接方式包括對接焊、承插焊和釺焊 ■ 低溫鋼材質閥體 ■ 重量輕，體積小 ■ 兩個電磁導閥隻需采用同一個信號進行控製 ■ ICLX 主閥閥蓋的方向不會對導閥的功能產生 任何影響 ■ 尤其適用於需要低壓降的場合 ■ 可消除融霜結束後的壓力波動，穩定工況 ■ 當 p < 1.25 bar（18 psi）時，閥門隻能部分 打開，這就防止了“液擊”帶來的危害 ■ 抗氣蝕閥座 ■ 可以手動開通 ■ PTFE 閥座具有優良的密封性 ■ 便於檢修的設計 119 兩步開啟電磁閥 ICLX ICLX 設計理念 ICLX 的直接焊接連接具有最大限度的靈活性。ICV 32 - ICV 65 可 提供各種的連接規格和連接方式。ICV 100 - ICV 150 可提供符合 ■ 有七款閥體可供選擇。 DIN 和 ANSI 標準的各種焊接規格。直接焊接 (非法蘭 )連接降低 了滲漏風險。 ICV 32 ICV 40 ICV 50 ICV 65 ICV 100 ICV 125 ICV 150 D A SOC SD SA 對接焊 DIN 對接焊 ANSI 承插焊 ANSI 焊接 DIN 焊接 ANSI 設計參數 (閥門 ) 連接方式 ICLX 閥門可提供多種多樣的連接方式： ■ D: 對接焊 EN 10220 ■ A: 對接焊 ANSI (B 36.10) ■ SOC: 承插焊 ANSI (B 16.11) ■ SD: 焊接 EN 1254-1 ■ SA: 焊接 ANSI (B 16.22) ICLX 閥門通過了符合 PED《壓力設備指令》的 歐洲標準認證，並印有 CE 字樣。 如需了解詳情 /限製，請參見安裝說明。 閥體和閥蓋材料 低溫鋼 ■ 溫度範圍： 介質：–60℃ /+120℃ (–76℉ /+248℉ ) ■ 壓力 閥門最大工作壓力為 52 bar （754 psi ） ■ 表麵防護 ICLX 的外表麵鍍鋅，具有優良的抗腐蝕性。 ■ 最大開啟差壓（MOPD）： ICLX 32-150 21 bar（305 psi）—外部壓力比閥門入口壓力 高出 1.5 bar（22 psi）的情況下。 ICLX 32-150 40 bar（580 psi）—外部壓力比閥門入口壓力 高出 2 bar（30 psi）的情況下。 線圈要求： 兩個線圈的防護等級均為 IP67。 EVM NC: 10W ac（或更高）—MOPD 不超過 21 bar 的情況下 EVM NC: 20W ac，MOPD 為 21 → 40 bar的情 況下 EVM NO: 10W ac（或更高） ICLX 32 ICLX 40 ICLX 50 ICLX 65 ICLX 100 ICLX 125 ICLX 150 Kv (m3/h) 22 29 47 82 151 225 390 Cv (USgal/min) 25.5 33.6 54.5 95 175 261 452 120 兩步開啟電磁閥 ICLX P2 2 1 EVM NO EVM NC 2 1 EVM NO EVM NC P2 P1 P1 DanfossM27H0257 1 DanfossM27H0258 1 ICLX 32-65 ICLX 100-150 基本原理 ICLX 閥門用作吸入管路中的關斷閥，它在熱氣 當位置 1 和 位置 2 的 EVM 電磁導閥的線圈通電 除霜結束後開通。 時，ICLX 保持開通。 它是一種受導閥控製的閥門，在外部導壓源的 當位置 1 和 位置 2 的 EVM 電磁導閥的線圈斷電 作用下工作。也就是說，即使內部壓差（Pd） 時，ICLX 關閉並保持關閉狀態。 為零， 閥門仍能工作。 ICLX 閥門的主要目標是降低 Pd，所以特別適用 電磁導閥（位置 1）打開後允許外部導壓（p2） 作用於伺服活塞的底部，從而啟動第一步開啟 於對壓差敏感的應用。 功能，流通大約為 10% 的閥門容量。與此同時， 盡管 Pd 被控製在較低水平，但它仍有一定的數 放氣彈簧將被壓縮。這會讓入口壓力（p1）和 出口壓力趨於平衡。當閥門壓差降至大約 1.5 值， 所以在閥門選型時必須予以考慮尺寸規格 bar（22 psi）時，彈簧的彈力足以啟動第二步， 問題。關於這一因素的影響，請參閱“ICLX 閥 將閥門完全打開。 門的選型”章節。 這樣一來，就能避免閥門在第一步就完全開通 主閥配有兩個電磁導閥和一個外部導壓接頭。 所造成的高壓脈衝。 外部導壓管路必須與係統壓力（p2）連通，後 在壓差超過 1 bar (15 psi)的情況下，不能使用 者至少要比閥門入口壓力（p1）高出 1.5 bar（20 ICLX，否則無法保證閥門處於第二步開啟狀態。 psi）。外部導壓與閥門入口壓力的壓差決定了 ICLX 的最大開啟壓差（MOPD）。 121 兩步開啟電磁閥 ICLX 基本原理 (續 ) 兩步式開啟原理 外部壓力 _1 進口壓力 DanfossM27H0231 關閉 排氣閥 開啟 出口壓力 第 1 步 第 1 + 2 步 時間 關於 ICLX 閥門的重要說明： ICLX 閥門在熱氣作用下保持開通。熱氣在冷的閥 門內冷凝，在伺服活塞下方冷凝為液體。當導閥改 變狀態以關閉 ICLX 時，伺服活塞下的壓力與經過 導閥（位置 2）的吸氣壓力將趨於平衡。達到平衡 需要一段時間，因為閥門內存在冷凝液體。 從導閥開關發生變化到 ICLX 完全關閉，所需的確切時間取決 於溫度、壓力、製冷劑和閥門尺寸。因此，我們無法準確給 出閥門關閉所需的時間，但一般來說，溫度越低，時間越長。 對蒸發器進行熱氣除霜時，必須考慮閥門關閉所需的時間， 這非常重要。必須采取相關措施，確保吸入管路中的 ICLX 完 全關閉之前，熱氣供給閥不會打開。如果吸氣管路中的 ICLX 尚未關閉，熱氣閥就已打開，則會造成大量的能量流失，還 可能因為“液擊”而發生危險。在彈簧處於被壓縮的第二階段， 如果氣體和液體在 ICLX 壓差 p >1.5 bar 的情況下通過閥門， 就會造成液擊。最終可能使閥門嚴重受損。 122 兩步開啟電磁閥 ICLX ICLX 閥門的選擇 濕回氣管 閥門在係統中的位置 （用灰色標示） 熱氣管路 高壓管路 幹回氣管 濕回氣管 ICLX 液體管路（無相變） 液體管路（有或無相變） 額定容量 濕回氣管 SI 單位 計算範例（氨容量）： 因此，在確定實際容量時必須乘上修正係數， 以便對額定工況做出修正。 工況如下： P = 0.1 bar 時，f P 的修正係數為 0.71 Te = –20℃ 循環倍率 fcirc 的修正係數為 0.9 Q0 = 100 kW 循環倍率 = 3 Qn = Q0 × f?6?2P × fcirc = 100 x 0.71 x 0.9 最大 ?6?2P = 0.1 bar = 63.9 kW. 容量表是根據額定工況（壓降 P = 0.05 bar， 查閱容量表可知，應當選擇 ICLX 50 循環倍率 = 4）編製的。 Qn = 84 kW 額定容量 濕回氣管 SI 單位 氨 型號 kv 蒸發溫度 Te 額定工況下的容量表， m3/h –50℃ –40℃ –30℃ –20℃ –10℃ 0℃ 10℃ 20℃ QN [kW]，循環倍率 = 4, ICLX 32 22 20 26 32 39 47 55 63 72 P = 0.05 bar ICLX 40 29 27 34 43 52 62 72 83 95 ICLX 50 47 43 56 69 84 100 117 135 153 ICLX 65 83 76 99 122 148 177 207 238 271 ICLX 100 151 138 179 222 270 322 377 433 493 ICLX 125 225 206 267 331 402 480 561 645 734 ICLX 150 390 357 463 574 697 831 973 1118 1273 ΔP (fΔP)的修正係數 ?6?2P (bar) 修正係數 0.01 2.24 0.03 1.29 0.05 1 0.08 0.79 0.10 0.71 0.14 0.60 循環倍率的修正因數 循環倍率 修正係數 2 0.77 3 0.90 4 1 6 1.13 8 1.20 10 1.25 123 兩步開啟電磁閥 ICLX 額定容量 幹回氣管 閥門在係統中的位置 （用灰色標示） 熱氣管路 ICLX 排氣管路 幹回氣管路 濕回氣管 液體管路（無相變） 液體管路（有或無相變） 額定容量 幹回氣管 SI 單位 計算範例（氨容量）： P = 0.1 bar時，f P 的修正係數為 0.71 液體溫度的修正係數 fTliq = 0.92 工況如下： 過熱度的修正係數， (Ts) = 1.0 Te = –20℃ Qn = Q0 × f P × fTliq × fTs Q0 = 100 kW = 100 × 0.71 × 0.92 × 1.0 = 65.3 kW 循環倍率 = 3 最大 ?6?2P = 0.1 bar 查閱容量表可知，應當選擇 ICLX 40 Qn = 79 kW 容量表是根據額定工況（壓降 P = 0.05 bar， Tliq = 30℃ )編製的。 因此，在確定實際容量時必須乘上修正係數， 以便對標稱工況做出修正。 額定容量 氨 幹回氣管 SI 單位 型號 kv 蒸發溫度 Te 標稱工況下的容量表， m3/h –50℃ –40℃ –30℃ –20℃ –10℃ 0℃ 10℃ 20℃ ICLX 32 22 28 37 48 60 74 90 108 127 QN [kW], Tliq = 30℃ , ICLX 40 29 37 49 63 79 98 119 142 168 P = 0.05 bar ICLX 50 47 61 80 103 129 159 193 230 272 過熱度 = 8K ICLX 65 83 107 141 181 227 280 340 407 481 ICLX 100 151 195 257 330 414 510 619 740 875 ICLX 125 225 290 383 491 616 760 922 1103 1304 ICLX 150 390 503 663 851 1069 1317 1598 1912 2259 ΔP (fΔP)的修正係數 ?6?2P (bar) 修正係數 0.01 2.24 0.03 1.29 0.05 1 0.08 0.79 0.10 0.71 0.14 0.60 循環倍率的修正因數 循環倍率 修正係數 –20℃ 0.82 –10℃ 0.86 0℃ 0.88 10℃ 0.92 20℃ 0.96 30℃ 1 40℃ 1.04 50℃ 1.09 124 兩步開啟電磁閥 ICLX ICLX 32 根據部件訂貨 請注意： ICLX 功能模塊隻能用在 2012 年第 49 周當周或之後生產 的閥體內，因此閥體上的生產日期（周數編號）必須是 大於或等於 4912。 示例（從表 I 和 表 II 中選擇） + = 閥體 40 D (11/2 in.) 閥蓋 ICLX 32 027H3125 027H3204 表 I 表 II ICV 32 閥體，帶不同的連接 表 I ICLX 32 功能模塊 /閥蓋 表 II 32 D (11/4 in.) 40 D (11/2 in.) 42 SA (15/8 in.) 42 SD (15/8 in.) 027H3120 027H3125 027H3127 027H3128 35 SD (13/8 in. SA) 32 A (11/4 in.) 32 SOC (11/4 in.) 40 A (11/2 in.) 027H3123 027H3121 027H3122 027H3126 D = DIN 標準對接焊接口 A = ANSI 標準對接焊接口 SOC = ANSI 標準承插焊接口 SD = DIN 標準焊接口 SA = ANSI 標準焊接口 描述 訂貨代碼 ICLX 32 027H3204 *) *) 包括外部導壓連接、NC/NO 導閥、墊片和 O 型圈 訂貨出廠預裝配成套閥門 （閥體、功能模塊 /閥蓋） 表 A 連接方式 32 D (11/4 in.) 40 D (11/2 in.) 42 SA (15/8 in.) 42 SD (15/8 in.) 35 SD (13/8 in. SA) 32 A (11/4 in.) 32 SOC (11/4 in.) 40 A (11/2 in.) ICLX 32 027H3040 027H3041 027H3042 請根據閥門部件自行選擇並組合。 125 兩步開啟電磁閥 ICLX ICLX 40 根據部件訂貨 請注意： ICLX 功能模塊隻能用在 2012 年第 49 周當周或之後生產 的閥體內，因此閥體上的生產日期（周數編號）必須是 大於或等於 4912。 示例（從表 I 和 表 II 中選擇） + = 閥體 40 A (11/2 in.) 閥蓋 ICLX 40 027H4121 027H4204 表 I 表 II ICV 40 閥體，帶不同的連接 表 I ICLX 40 功能模塊 /閥蓋 表 II 40 D (11/2 in.) 50 D (2 in.) 42 SA (15/8 in.) 42 SD (15/8 in.) 027H4120 027H4126 027H4124 027H4123 40 A (11/2 in.) 40 SOC (11/2 in.) 50 A (2 in.) 027H4121 027H4122 027H4127 D = DIN 標準對接焊接口 A = ANSI 標準對接焊接口 SOC = ANSI 標準承插焊接口 SD = DIN 標準焊接口 SA = ANSI 標準焊接口 描述 訂貨代碼 ICLX 40 027H4204 *) *) 包括外部導壓連接、NC/NO 導閥、墊片和 O 型圈 訂貨出廠預裝配成套閥門 （閥體、功能模塊 /閥蓋） 表 A 連接方式 40 D (11/2 in.) 50 D (2 in.) 42 SA (15/8 in.) 42 SD (15/8 in.) 40 A (11/2 in.) 40 SOC (11/2 in.) 50 A (2 in.) ICLX 40 027H4040 027H4041 027H4042 請根據閥門部件自行選擇並組合。 兩步開啟電磁閥 ICLX ICLX 50 根據部件訂貨 請注意： ICLX 功能模塊隻能用在 2012 年第 49 周當周或之後生產 的閥體內，因此閥體上的生產日期（周數編號）必須是 大於或等於 4912。 示例（從表 I 和 表 II 中選擇） + = 閥體 50 D (2 in.) 閥蓋 ICLX 50 027H5120 027H5204 表 I 表 II ICV 50 閥體，帶不同的連接 表 I ICLX 50 功能模塊 /閥蓋 表 II 50 D (2 in.) 65 D (21/2 in.) 54 SD (21/8 in. SA) 50 A (2 in.) 027H5120 027H5124 027H5123 027H5121 50 SOC (2 in.) 65 A (21/2 in.) 027H5122 027H5125 D = DIN 標準對接焊接口 A = ANSI 標準對接焊接口 SOC = ANSI 標準承插焊接口 SD = DIN 標準焊接口 SA = ANSI 標準焊接口 描述 訂貨代碼 ICLX 50 027H5204 *) *) 包括外部導壓連接、NC/NO 導閥、墊片和 O 型圈 訂貨出廠預裝配成套閥門 （閥體、功能模塊 /閥蓋） 表 A 連接方式 50 D (2 in.) 65 D (21/2 in.) 54 SD (21/8 in. SA) 50 A (2 in.) 50 SOC (2 in.) 65 A (21/2 in.) ICLX 50 027H5040 027H5041 027H5042 請根據閥門部件自行選擇並組合。 127 兩步開啟電磁閥 ICLX ICLX 65 根據部件訂貨 請注意： ICLX 功能模塊隻能用在 2012 年第 49 周當周或之後生產 的閥體內，因此閥體上的生產日期（周數編號）必須是 大於或等於 4912。 示例（從表 I 和 表 II 中選擇） + = 閥體 65 SOC (21/2 in.) 閥蓋 ICLX 65 027H6123 027H6204 表 I 表 II ICV 65 閥體，帶不同的連接 表 I ICLX 65 功能模塊 /閥蓋 表 II 65 D (21/2 in.) 65 A (21/2 in.) 80 D (3 in.) 80 A (3 in.) 027H6120 027H6121 027H6126 027H6127 67 SA (25/8 in.) 76 SD (3 in.) 65 SOC (21/2 in.) 027H6125 027H6124 027H6123 D = DIN 標準對接焊接口 A = ANSI 標準對接焊接口 SOC = ANSI 標準承插焊接口 SD = DIN 標準焊接口 SA = ANSI 標準焊接口 描述 訂貨代碼 ICLX 65 027H6204 *) *) 包括外部導壓連接、NC/NO 導閥、墊片和 O 型圈 訂貨 ICLX整閥 （閥體、功能模塊 /閥蓋） 表 A 連接方式 65 D (21/2 in.) 65 A (21/2 in.) 80 D (3 in.) 80 A (3 in.) 67 SA (25/8 in.) 76 SD (3 in.) 65 SOC (21/2 in.) ICLX 65 027H6040 027H6041 027H8040 027H8042 027H6042 請根據閥門部件自行選擇並組合 128 兩步開啟電磁閥 ICLX ICLX 100 訂貨出廠預裝配成套閥門 （閥體、功能模塊 /閥蓋和 NC/NO 導閥） 連接方式 100 D (4 in.) 100 A (4 in.) ICLX 100 027H7147 027H7148 ICLX 125 訂貨出廠預裝配成套閥門 （閥體、功能模塊 /閥蓋和 NC/NO 導閥） 連接方式 125 D (5 in.) 125 A (5 in.) ICLX 125 027H7157 027H7158 ICLX 150 訂貨出廠預裝配成套閥門 （閥體、功能模塊 /閥蓋和 NC/NO 導閥） 連接方式 150 D (6 in.) 150 A (6 in.) ICLX 150 027H7167 027H7168 129 兩步開啟電磁閥 ICLX 附件 外部導壓接口 ICLX 描述 訂貨代碼 32 - 80 外部導壓接口 027F1048 (包括減震流口，D：1.0 mm） 32 - 80 外部導壓接口 (¼" FPT) 027B2065 (包括減震流口， D: 1.0 mm) 100 - 150 外部導壓接口 027F1049 (包括減震流口，D: 1.8 mm) 100 - 150 外部導壓接口 (¼" FPT) 027B2066 (包括減震流口，D: 1.8 mm) 32 - 150 附件包，帶密封和導閥 O 型圈 027F0666 ICLX 描述 訂貨代碼 32 - 80 EVM 減震流口10 件， 027F0664 (D: 1.0 mm) 100 - 150 EVM 減震流口10 件， 027F0176 (D: 1.8 mm) 如果低壓側和高壓側的壓差超過 6 bar，就需要 安裝減震流口。 附件 H H1 OD B B1 B2 外部導壓連接 mm 90 66 18 NV 32 NV 32 M 24 × 1.5 英寸 3.54 2.60 0.71 ICV PM 法蘭閥體結構 最大工作壓力 28 bar g (406 psi g) 描述 訂貨代碼 ICV 25 PM 閥體 027H2119 ICV 32 PM 閥體 027H3129 ICV 40 PM 閥體 027H4128 ICV 50 PM 閥體 027H5127 ICV 65 PM 閥體 027H6128 注意！ 以上訂貨代碼僅用於 ICV PM 閥體 功能模塊和閥蓋必須單獨訂貨 裝入 ICM ICLX PM ICS ICV PM ICV PM 移除 自定義 130 兩步開啟電磁閥 ICLX 連接方式 D: 對接焊 (EN 10220) 規格 規格 OD T OD T mm in. mm mm in. in. 32 (11/4) 42.4 2.6 1.669 0.102 40 (11/2) 48.3 2.6 1.902 0.103 50 (2) 60.3 2.9 2.37 0.11 65 (21/2) 76.1 2.9 3 0.11 80 (3) 88.9 3.2 3.50 0.13 100 (4) 114.3 6 4.5 0.24 125 (5) 140.7 6.5 5.5 0.26 150 (6) 168.3 7.1 6.6 0.28 A: 對接焊 ANSI (B 36.10) 規格 規格 OD T OD T 壁厚等級 Sch mm in. mm mm in. in. (32) 11/4 42.4 4.9 1.669 0.193 80 (40) 11/2 48.3 5.1 1.902 0.201 80 (50) 2 60.3 3.9 2.37 0.15 40 (65) 21/2 73.0 5.2 2.87 0.20 40 (80) 3 88.9 5.5 3.50 0.22 40 (100) 4 114.3 6 4.5 0.24 (125) 5 140.7 6.5 5.5 0.26 (150) 6 168.3 7.1 6.6 0.28 SOC: 規格 規格 ID T ID T L L 承插焊 ANSI (B 16.11) mm in. mm mm in. in. mm in. (32) 11/4 42.7 6.1 1.743 0.240 13 0.51 (40) 11/2 48.8 6.6 1.921 0.260 13 0.51 (50) 2 61.2 6.2 2.41 0.24 16 0.63 (65) 21/2 74 8.8 2.91 0.344 16 0.63 SD: 焊接 (EN 1254-1) 規格 規格 ID ID L L mm in. mm in. mm in. 35 35.07 25 42 42.07 28 54 54.09 33 76 76.1 33 SA: 焊接 (ANSI B 16.22) Size ID L in. in. in. 13/8 1.375 0.984 15/8 1.625 1.102 21/8 2.125 1.300 25/8 2.625 1.300 131 126
