產品中心
- 所屬係列:
- 產品名稱:
- 產品型號:
- 關鍵字標簽:
- 瀏覽次數:
- 球閥
- 雙聯三通球閥
- SQ345F

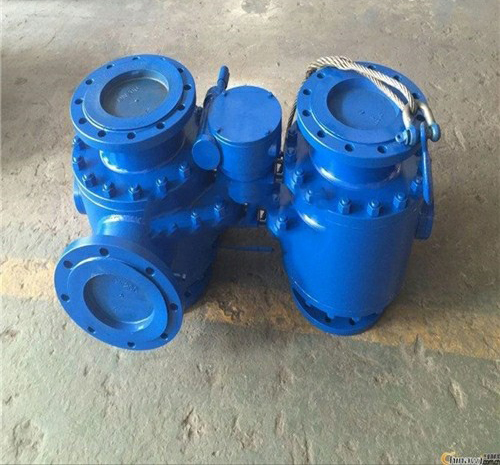

- SQ345F-雙聯三通球閥
- 121
上一個:液動球閥 下一個:雙阻塞雙排放球閥
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多SQ345F-雙聯三通球閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!
一、SQ345F-雙聯三通球閥結構特點:
是一種三個連接口互成120°的新型三通球閥,此閥門可以解決互成120°時閥門的連接問題,同時也可以根據客戶的要求,定做成兩通孔之間互成135°,這樣從而可以使用我們的介質達到流向切換的目的。球閥與閥座密封根據工況不同,可分別采用軟密封、噴焊鎳基合金(硬度大於HRC60)、超音速塗鎢鈷合金(硬度大於HRC70)及特種硬化材料等多種先進工藝,適用各種苛刻工況,軟密封適用200℃以下工況,硬密封碳鋼不超過425℃,不鏽鋼不超過500℃。
二、SQ345F-雙聯三通球閥流向結合:
Y型三通球閥有相互成120°和兩通孔成135°,根據需要可實現對介質流向切換兩種工況。Y型三通球閥有相互成120°和兩通孔成135°,根據需要可實現對介質流向切換兩種工況。
三、SQ345F-雙聯三通球閥主要參數:
五、SQ345F-雙聯三通球閥外形尺寸:PN10-40
上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的SQ345F-雙聯三通球閥產品,請您根據SQ345F-雙聯三通球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
一、SQ345F-雙聯三通球閥結構特點:
是一種三個連接口互成120°的新型三通球閥,此閥門可以解決互成120°時閥門的連接問題,同時也可以根據客戶的要求,定做成兩通孔之間互成135°,這樣從而可以使用我們的介質達到流向切換的目的。球閥與閥座密封根據工況不同,可分別采用軟密封、噴焊鎳基合金(硬度大於HRC60)、超音速塗鎢鈷合金(硬度大於HRC70)及特種硬化材料等多種先進工藝,適用各種苛刻工況,軟密封適用200℃以下工況,硬密封碳鋼不超過425℃,不鏽鋼不超過500℃。
二、SQ345F-雙聯三通球閥流向結合:
Y型三通球閥有相互成120°和兩通孔成135°,根據需要可實現對介質流向切換兩種工況。Y型三通球閥有相互成120°和兩通孔成135°,根據需要可實現對介質流向切換兩種工況。
三、SQ345F-雙聯三通球閥主要參數:
| 產品型號 | Q42F-10-40C | Q42F-10-40P | Q42F-10-40R |
| Q42Y-150-300C | Q42Y-150-300P | Q42Y-150-300R | |
| 閥體 | WCB | CF8 | CF8M |
| 球體 | WVB ENP | CF8 | CF8M |
| 閥杆/固定圈 | 2Cr13 | 304 | 316 |
| 閥座 | PTFE | PTFE | PTFE |
| 填料 | PTFE O形圈 | PTFE O形圈 | |
| 適用介質 | 水、油、蒸汽等 | 酸等腐蝕性介質 | |
| 適用溫度 | -29-150℃ | -29-150℃ | |
| 蝸輪Y型三通球閥 | Q後插入“3”表示,示例:Q342F-16C | ||
| 氣動Y型三通球閥 | Q後插入“6”表示,示例:Q642F-10C | ||
| 電動Y型三通球閥 | Q後插入“9”表示,示例:Q942F-16P |
五、SQ345F-雙聯三通球閥外形尺寸:PN10-40
| 公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 75 | 75 | 90 | 100 | 110 | 120 | 130 | 140 | 160 | 190 | 220 | 275 |
| H | 90 | 90 | 102 | 115 | 135 | 140 | 155 | 185 | 210 | 275 | 305 | 335 |
