- 蝶閥
- 重錘式液控止回蝶閥
- HD7S41X

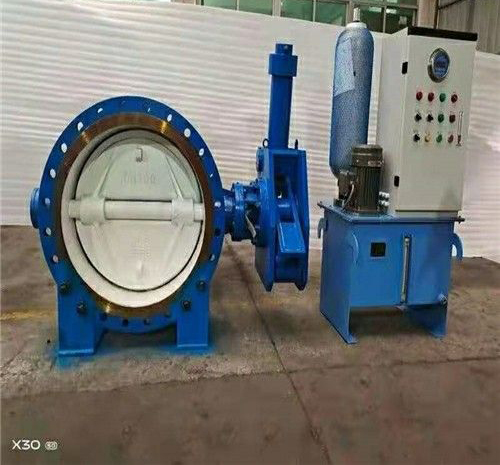

- HD7S41X-重錘式液控止回蝶閥
- 113
上一個：蓄能器式液控緩閉止回蝶閥 下一個:對夾式雙向硬密封蝶閥
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多HD7S41X-重錘式液控止回蝶閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
一、HD7S41X-重錘式液控止回蝶閥產品簡介
用於水輪機進口時，能與機組實現聯動，作連通和截斷水流用，開啟為油壓驅動，開閥力矩大，開啟平穩，速度可調，全開後自動鎖定在全開位置，蝶板不抖動，流阻小，不會因水流擾動或控製係統故障突然自動關閉導致機組事故停機。按預先調定的程序關閥，關閥分兩個階段，先快關大部分行程，快速截斷大部分水流，防止水輪機甩負載後飛逸；後慢關剩餘行程，減免水錘危害，有效地保護水輪機組的正常工作，快關、慢關的行程及速度均可方便調節，調節的範圍能滿足水電站工況的需要，是目前*的水輪機進口控製設備。
二、HD7S41X-重錘式液控止回蝶閥產品主要特點
1、可取代水泵出口處原電動閘閥和止回閥的功能，且機、電、液係統集成為一個整體，減少占地麵積及基建投資。
2、電液控製功能齊全，無需另外配置即可以作為一個獨立的係統單機就地調試、控製；也可以作為集散性控製係統（DCS）的一個設備單元，通過I/O通道由中央計算機進行集中管理，與水泵、水輪機、旁通閥及其他管道設備實現聯動操作；並配有手動功能，無動力電源時也可以實現手動開、關閥，滿足特殊工況下的閥門調試、控製要求。
3、可控性好，調節範圍大、適應性強。電液控製係統設有多處調節點，可以按不同的管道控製要求進行啟閉程序設置，保證在滿足開、關閥條件時，閥門能夠且才能夠自動按預先設定的時間、角度開啟和分快、慢二階段關閉。並能實現無電關閥，有效消除破壞性水錘，防止水泵和水輪機組飛逸事故的發生，降低管網係統的壓力波動，保障設備的安全可靠運行。
4、主閥密封副為三偏心金屬密封或雙偏心橡膠密封結構，啟閉輕鬆、密封可靠；並有一道額外加大的偏心，使閥門具有良好的自關閉、自密封性能。中、小口徑蝶板設計成流線型平板結構，大口徑蝶板設計麵雙平板桁架式結構，水流平順，閥門流阻係數小，節能效果明顯。
三、HD7S41X-重錘式液控止回蝶閥產品主要性能參數
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的HD7S41X-重錘式液控止回蝶閥產品，請您根據HD7S41X-重錘式液控止回蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
一、HD7S41X-重錘式液控止回蝶閥產品簡介
用於水輪機進口時，能與機組實現聯動，作連通和截斷水流用，開啟為油壓驅動，開閥力矩大，開啟平穩，速度可調，全開後自動鎖定在全開位置，蝶板不抖動，流阻小，不會因水流擾動或控製係統故障突然自動關閉導致機組事故停機。按預先調定的程序關閥，關閥分兩個階段，先快關大部分行程，快速截斷大部分水流，防止水輪機甩負載後飛逸；後慢關剩餘行程，減免水錘危害，有效地保護水輪機組的正常工作，快關、慢關的行程及速度均可方便調節，調節的範圍能滿足水電站工況的需要，是目前*的水輪機進口控製設備。
二、HD7S41X-重錘式液控止回蝶閥產品主要特點
1、可取代水泵出口處原電動閘閥和止回閥的功能，且機、電、液係統集成為一個整體，減少占地麵積及基建投資。
2、電液控製功能齊全，無需另外配置即可以作為一個獨立的係統單機就地調試、控製；也可以作為集散性控製係統（DCS）的一個設備單元，通過I/O通道由中央計算機進行集中管理，與水泵、水輪機、旁通閥及其他管道設備實現聯動操作；並配有手動功能，無動力電源時也可以實現手動開、關閥，滿足特殊工況下的閥門調試、控製要求。
3、可控性好，調節範圍大、適應性強。電液控製係統設有多處調節點，可以按不同的管道控製要求進行啟閉程序設置，保證在滿足開、關閥條件時，閥門能夠且才能夠自動按預先設定的時間、角度開啟和分快、慢二階段關閉。並能實現無電關閥，有效消除破壞性水錘，防止水泵和水輪機組飛逸事故的發生，降低管網係統的壓力波動，保障設備的安全可靠運行。
4、主閥密封副為三偏心金屬密封或雙偏心橡膠密封結構，啟閉輕鬆、密封可靠；並有一道額外加大的偏心，使閥門具有良好的自關閉、自密封性能。中、小口徑蝶板設計成流線型平板結構，大口徑蝶板設計麵雙平板桁架式結構，水流平順，閥門流阻係數小，節能效果明顯。
三、HD7S41X-重錘式液控止回蝶閥產品主要性能參數
| 口 徑 項 目 | 900≤DN≤3000 | |||||
| 開閥時間 | 15～60秒（可調） | |||||
| 關閥時間（分快、慢兩個階段關閉） | 快關時間3～15秒（可調） | |||||
| 慢關時間8～50秒（可調） | ||||||
| 關閥角度（分快、慢兩個階段關閉） | 快關角度 75±5° | |||||
| 慢關角度 15±5° | ||||||
| 公稱通徑 DN mm | 公稱壓力 PN MPa | 試驗壓力 Mpa | 連接型式 | 適用溫度 | 適用介質 | |
| 殼體 | 密封 | |||||
| 900～3000 | 0.6～2.5 | 1.5×PN | 1.1×PN | 雙法蘭連接 | ≤80℃ | 水、泥沙水、海水等 |
| 泄漏量 | 零泄漏（達到GB/T13927標準*要求）； 或按GB/T14478《大中型水輪機進水閥基本技術條件》的規定 | |||||
| 流阻係數 | zui小流阻係數 0.1 |
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的HD7S41X-重錘式液控止回蝶閥產品，請您根據HD7S41X-重錘式液控止回蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
