產品中心
- 所屬係列:
- 產品名稱:
- 產品型號:
- 關鍵字標簽:
- 瀏覽次數:
- 減壓閥
- 先導式減壓閥
- YK43F

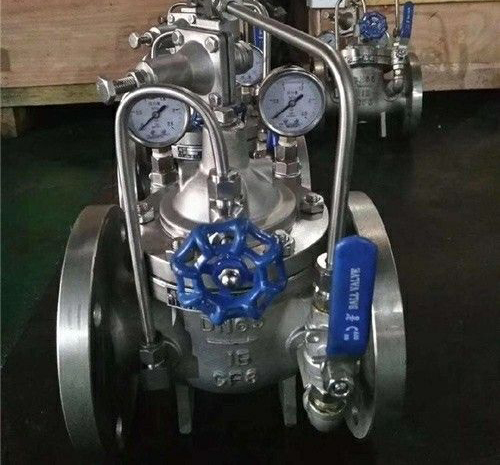

- YK43F-先導式減壓閥
- 94
上一個:先導式活塞式減壓閥 下一個:先導式氣體減壓閥
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多YK43F-先導式減壓閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!
一、YK43F-先導式減壓閥簡介:
Yk43F適用於工作溫度低於80℃的空氣、液化氣、氧氣等氣體管路上。使用時旋轉調節螺杆,頂開導閥盤,介質由閥前導管通過導閥腔進入主閥上蓋,促使介質壓力推動活塞,使主閥盤開啟,介質流向閥後,同時由閥後壓力進入導閥直接傳遞並作用於膜片下方與膜片上方壓力保持佳平衡狀態,達到減壓目的。科控泵閥氣體減壓閥屬於先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化,通過導閥啟閉驅動活塞調節主閥節流部位過流麵積的大小,實現減壓穩壓功能。
二、YK43F-先導式減壓閥基本參數:
主體:碳鋼(WCB)、不鏽鋼(CF8、CF8M、CF3、CF3M)、黃銅等
閘板:不鏽鋼
閥杆:不鏽鋼
公稱通徑:DN50-DN600(2"-24")
公稱壓力:PN6-PN25
適用溫度:-29~ 425℃
操作方式:電動(常規),蒸汽控製、流量控製、可選
適用介質:蒸汽、油品、水渣、冶金下料等。
三、YK43F-先導式減壓閥主要外形連接尺寸:
上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的YK43F-先導式減壓閥產品,請您根據YK43F-先導式減壓閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
一、YK43F-先導式減壓閥簡介:
Yk43F適用於工作溫度低於80℃的空氣、液化氣、氧氣等氣體管路上。使用時旋轉調節螺杆,頂開導閥盤,介質由閥前導管通過導閥腔進入主閥上蓋,促使介質壓力推動活塞,使主閥盤開啟,介質流向閥後,同時由閥後壓力進入導閥直接傳遞並作用於膜片下方與膜片上方壓力保持佳平衡狀態,達到減壓目的。科控泵閥氣體減壓閥屬於先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化,通過導閥啟閉驅動活塞調節主閥節流部位過流麵積的大小,實現減壓穩壓功能。
二、YK43F-先導式減壓閥基本參數:
主體:碳鋼(WCB)、不鏽鋼(CF8、CF8M、CF3、CF3M)、黃銅等
閘板:不鏽鋼
閥杆:不鏽鋼
公稱通徑:DN50-DN600(2"-24")
公稱壓力:PN6-PN25
適用溫度:-29~ 425℃
操作方式:電動(常規),蒸汽控製、流量控製、可選
適用介質:蒸汽、油品、水渣、冶金下料等。
三、YK43F-先導式減壓閥主要外形連接尺寸:
公稱通徑DN | 外 形 尺 寸 | |||
| L | H | Hl | ||
| 1.6/2.5MPa | 4.0MPa | |||
| 15 | 160 | 180 | 290 | 90 |
| 20 | 160 | 180 | 300 | 98 |
| 25 | 180 | 200 | 300 | 110 |
| 32 | 200 | 220 | 300 | 110 |
| 40 | 220 | 240 | 320 | 125 |
| 50 | 250 | 270 | 320 | 125 |
| 65 | 280 | 300 | 325 | 130 |
| 80 | 310 | 330 | 365 | 160 |
| 100 | 350 | 380 | 365 | 170 |
上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的YK43F-先導式減壓閥產品,請您根據YK43F-先導式減壓閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
