- 截止閥

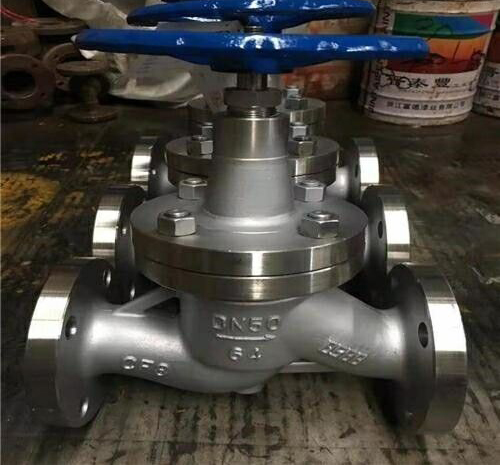

- 美標波紋管截止閥
- WJ41H
- WJ41H-美標波紋管截止閥
- 183
上一個:角式波紋管截止閥 下一個:鍛鋼波紋管截止閥
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多WJ41H-美標波紋管截止閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!
一、WJ41H-美標波紋管截止閥產品簡述
用波紋管作為閥杆密封元件,可使閥杆部位無泄漏,以防止介質外漏的截止閥。沒有流體流失提高了使用能源效率增加生產設備安全性減少了維護費用及頻繁的維護保養降低經營成本,還提供了清潔安全的工作環境。適用於蒸汽、易燃、易爆、導熱油、高純度、有毒等介質的管路上。截止閥用於公稱壓力150LB-300LB,連接法蘭采用ANSI B16.5標準,在高溫情況下,閥杆不與介質接觸,確保閥杆零泄漏。同時保證足夠的強度和韌性,可以開關上萬次。手輪采用人體工程學設計,使用壽命更長,操作輕鬆便捷。
二、WJ41H-美標波紋管截止閥產品工作原理
截止閥內部采用波紋管結構,不鏽鋼的波紋管下端焊接在閥杆上,以防止工藝流體浸蝕閥杆。另一端置於閥體和閥蓋之間構成靜密封。采用雙重的密封設計若波紋管失效閥杆填料也會避免泄漏,波紋管焊於閥杆保持穩定的運行性能,避免由於閥塞振動引起閥杆振動。三、WJ41H-美標波紋管截止閥產品主要性能參數
四、WJ41H-美標波紋管截止閥產品主要結構參數
上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的WJ41H-美標波紋管截止閥產品,請您根據WJ41H-美標波紋管截止閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
一、WJ41H-美標波紋管截止閥產品簡述
用波紋管作為閥杆密封元件,可使閥杆部位無泄漏,以防止介質外漏的截止閥。沒有流體流失提高了使用能源效率增加生產設備安全性減少了維護費用及頻繁的維護保養降低經營成本,還提供了清潔安全的工作環境。適用於蒸汽、易燃、易爆、導熱油、高純度、有毒等介質的管路上。截止閥用於公稱壓力150LB-300LB,連接法蘭采用ANSI B16.5標準,在高溫情況下,閥杆不與介質接觸,確保閥杆零泄漏。同時保證足夠的強度和韌性,可以開關上萬次。手輪采用人體工程學設計,使用壽命更長,操作輕鬆便捷。
二、WJ41H-美標波紋管截止閥產品工作原理
截止閥內部采用波紋管結構,不鏽鋼的波紋管下端焊接在閥杆上,以防止工藝流體浸蝕閥杆。另一端置於閥體和閥蓋之間構成靜密封。采用雙重的密封設計若波紋管失效閥杆填料也會避免泄漏,波紋管焊於閥杆保持穩定的運行性能,避免由於閥塞振動引起閥杆振動。三、WJ41H-美標波紋管截止閥產品主要性能參數
| 結構形式 | BB-BG-OS & Y |
| 驅動方式 | 手動 |
| 電動 | |
| 設計標準 | ASME B16.10、BS1873 |
| 結構長度 | ASME B16.10 |
| 連接法蘭 | ASME B16.5 |
| 試驗和檢驗 | API598 |
四、WJ41H-美標波紋管截止閥產品主要結構參數
| 口徑 | mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| in | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | 21/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | |
| L | 108 | 117 | 127 | 140 | 165 | 203 | 216 | 241 | 292 | 356 | 406 | 495 | 622 | 698 | 787 | |
| H | 241 | 241 | 241 | 280 | 286 | 368 | 387 | 400 | 457 | 520 | 609 | 698 | 762 | 876 | 990 | |
| W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 320 | 340 | 400 | 450 | 450 | 450 |
