- 所屬係列：
- 產品名稱：
- 產品型號：
- 關鍵字標簽：
- 瀏覽次數：
- 球閥
- C276高壓鍛鋼三通球閥
- Q344F
- Q344F-C276高壓鍛鋼三通球閥
- 54
上一個：904L手動焊接球閥 下一個:V型襯氟調節球閥
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Q344F-C276高壓鍛鋼三通球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

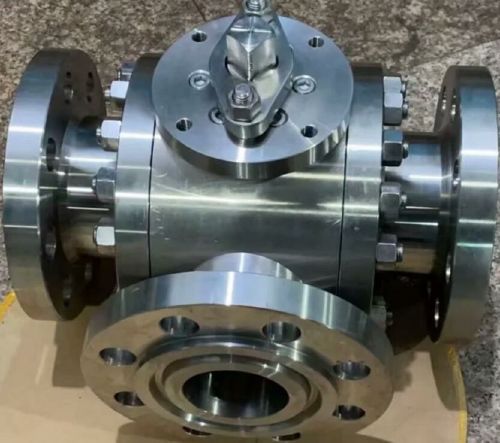

Q344F-C276高壓鍛鋼三通球閥，C276哈氏合金材質，閥體是鍛造的，耐高壓，PN40-PN160，DN15-DN250，型號Q644F、Q645F、Q945F、Q944F、、Q345F。適用介質：氟氧化鈉、海水、硫酸、鹽酸、磷酸、氫氟酸、鹽水、高濃度氯離子廢水。
Q344F-C276高壓鍛鋼三通球閥分L型三通和T型三通兩種，L型三通球體有二孔，是做換向用的。T型三通球體有三孔，作用是對介質進行合流或分流。
L型三通球閥用於介質流向的切換，能使相互垂直的兩個通道連通。
T型三通球閥，是四閥座密封，四種流通組合方式，不僅可實現介質流向的切換，也可使三個通道相互連通（二進一出，合流或一進二出，分流），同時也可關閉任一通道，使另外兩個通道連通，靈活控製管路中介質的合流或分流。
電動執行器要求
電動執行器性能符合JB/T8528-1997（普通型閥門電動裝置技術條件）的規定。隔爆型的性能符合GB3836.1-2000（爆炸性氣體環境用電氣設備第一部分：通用要求） GB3836.2-2000(爆炸性氣體環境用電氣設備第2部分：隔爆型“d”)及JB/T8529-1997(隔爆型電動裝置技術條件)的規定。
電動技術條件
1、電源：電機為三相交流AC380V，50Hz。控製為二相交流AC220V,50Hz，可選電源：AC220~660V，50.60Hz。 2、防爆等級：T1-T4組的爆炸性氣體混合物。
3、防護等級；IP65/67（特殊訂貨IP68）。
4、電機為工作製；額定運行時間10分鍾。F級絕緣。
5、防腐塗裝：高溫烤漆。
6、控製模式：開關量，模擬量，總線製，總線+常規。
自動檢測與保護功能
1、嵌入式設計的液晶屏在線顯示內容豐富；非侵入式調試；
2、標準的輸入信號現場校準功能；
3、自動檢測和自動診斷功能；
4、電源缺相、斷相、堵轉保護功能；
5、電子閂鎖保護功能；
6、相序自校正功能；
8、外殼額定防護等級為塵密、防噴水的IP65防護等級，也可提供更高級別的IP67和IP68防護等級外殼；
9、開關二位式工作製與調節式兩種工作製；
10、多種控製方式可供選擇：遠控型、整體調節型、智能調節型等。
氣動要求
氣動執行器的開關動作都是通過氣源驅動完成的，是雙作用氣動。隻有打開動作是由氣源驅動完成，關閉動作靠彈簧複位的，是單作用氣動。
氣缸按扭力大小，分齒輪齒條氣動（輸出力矩小，且恒定），撥叉式氣動（輸出力矩大，隨角度變化）。
氣缸材料：鋁合金、鑄鋼、鑄鐵、不鏽鋼。
氣動安裝標準：
1、快捷的安裝，缸體底部安裝麵（閥門連接）符合ISO5211及DIN3337標準，設計有多個轉接盤連接螺紋孔。如遇氣缸底部ISO孔與閥門（如美標或其它標準）法蘭孔無法匹配時，使用本公司的轉接盤可以恰當的完成連接。更有多種規格的轉接套適配多種閥杆尺寸用於安裝。
2、頂部安裝麵符合VDI/VDE3845標準，方便安裝定位器及限位開關盒等附件。
3、不鏽鋼304可調節定位螺栓實現輸出軸+/-5度旋轉精度調節。
4、側麵進氣接口連接符合VDI/VDE3845 NAMUR標準，可方便地安裝電磁閥。
應用標準:
設計與製造：GB/T12237, ANSI B16.34, API 608；
結構長度：GB/T12221；
法蘭尺寸：GB/T9113，ASME B16.5, JIS B2212，JIS B2214；
檢驗與試驗：GB/T13927。
參數
產品型號：Q644F、Q645F、Q945F、Q944F、、Q345F；
公稱壓力：PN4.0-16.0MPa；
公稱通徑：DN15-DN250；
操作方式：氣動、電動、蝸輪；
連接方式：法蘭；
閥門功能：切斷、換向、分流、合流；
零部件材質：
閥體材質：C276哈氏合金；
球體材質：C276；
閥杆材質：C276；
閥座密封圈：PTFE、RTFE（增強PTFE）、對位聚苯PPL、PEEK。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q344F-C276高壓鍛鋼三通球閥產品，請您根據Q344F-C276高壓鍛鋼三通球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
