產品中心
- 所屬係列:
- 產品名稱:
- 產品型號:
- 關鍵字標簽:
- 瀏覽次數:
- 電磁閥
- 水用電磁閥
- ZCS
- ZCS-水用電磁閥
- 42
上一個:高溫高壓電磁閥 下一個:雙線圈自保持式電磁閥
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多ZCS-水用電磁閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!

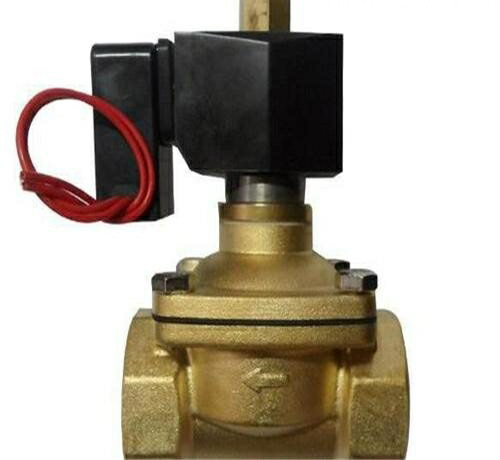

一、ZCS-水用電磁閥產品簡介
適用於以水或液體為工作介質,可自動化控製或遠程控製水、油、液體等工作介質管路的通斷。由於本閥采用橡膠密封,故對工作介質的清潔度大大減低,具有啟閉迅速,可靠性高等特點。
二、ZCS-水用電磁閥產品主要工作原理
電磁閥通徑15~100為膜片式為二次開閥的先導式電磁閥,通徑125~300為三次開閥的先導式電磁閥,其結構主要由副閥和主閥組成。根據斷電時所處開關狀態的不同,可分為常閉電磁閥和常開電磁閥。
常閉電磁閥,常位時,活動鐵芯封住副閥口,閥腔內壓力平衡,副閥、主閥口封閉。當線圈通電,產生電磁力將活動鐵芯吸上,副閥打開,主閥腔內的介質自導閥門外泄,以致主閥閥杯上下產生壓力差,膜片或閥杯被托起,主閥口開啟,閥呈通路狀態。當線圈斷電,磁場消失,活動鐵芯複位,封閉副閉口,斷而副閥和主閥閥杯內壓力上升,主閥閥杯壓向閥座,閥又呈關閉狀態。
常開電磁閥,當線圈通電時,產生磁力,銜鐵在磁力作用下下移,推動副閥閥杯下移,副閥關閉,隨著主閥閥杯上下壓差趨向相等,主閥閥杯由自重壓向密封麵,閥門關閉。當線圈斷電後,磁力為零,銜鐵和副閥閥杯由於彈簧作用上升,副閥打開,主閥閥杯內介質經副閥流走,壓力下降,當壓力降到一定值後,主閥閥杯由上下壓差作用向上升起,主閥打開,閥門開啟。
產品主要結構尺寸

上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的ZCS-水用電磁閥產品,請您根據ZCS-水用電磁閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
一、ZCS-水用電磁閥產品簡介
適用於以水或液體為工作介質,可自動化控製或遠程控製水、油、液體等工作介質管路的通斷。由於本閥采用橡膠密封,故對工作介質的清潔度大大減低,具有啟閉迅速,可靠性高等特點。
二、ZCS-水用電磁閥產品主要工作原理
電磁閥通徑15~100為膜片式為二次開閥的先導式電磁閥,通徑125~300為三次開閥的先導式電磁閥,其結構主要由副閥和主閥組成。根據斷電時所處開關狀態的不同,可分為常閉電磁閥和常開電磁閥。
常閉電磁閥,常位時,活動鐵芯封住副閥口,閥腔內壓力平衡,副閥、主閥口封閉。當線圈通電,產生電磁力將活動鐵芯吸上,副閥打開,主閥腔內的介質自導閥門外泄,以致主閥閥杯上下產生壓力差,膜片或閥杯被托起,主閥口開啟,閥呈通路狀態。當線圈斷電,磁場消失,活動鐵芯複位,封閉副閉口,斷而副閥和主閥閥杯內壓力上升,主閥閥杯壓向閥座,閥又呈關閉狀態。
常開電磁閥,當線圈通電時,產生磁力,銜鐵在磁力作用下下移,推動副閥閥杯下移,副閥關閉,隨著主閥閥杯上下壓差趨向相等,主閥閥杯由自重壓向密封麵,閥門關閉。當線圈斷電後,磁力為零,銜鐵和副閥閥杯由於彈簧作用上升,副閥打開,主閥閥杯內介質經副閥流走,壓力下降,當壓力降到一定值後,主閥閥杯由上下壓差作用向上升起,主閥打開,閥門開啟。
產品主要結構尺寸
| 公稱通徑DN | 內螺紋連接 | 法蘭連接 | |||||||||
| 外形尺寸 | 內螺紋 | 外形尺寸 | 法蘭尺寸 | ||||||||
| H | L | G | H | L | D | D1 | D2 | n-d | b | f | |
| 15 | 112 | 80 | 1/2 | ||||||||
| 20 | 119 | 80 | 3/4 | ||||||||
| 25 | 123 | 90 | 1 | 130 | 160 | 115 | 85 | 65 | 4-φ14 | 16 | 3 |
| 32 | 137 | 140 | 11/4 | 137 | 180 | 140 | 100 | 76 | 4-φ18 | 18 | 3 |
| 40 | 152 | 156 | 11/2 | 152 | 200 | 150 | 110 | 84 | 4-φ18 | 18 | 3 |
| 50 | 164 | 180 | 2 | 152 | 230 | 165 | 125 | 99 | 4-φ18 | 20 | 3 |
| 65 | 222 | 290 | 185 | 145 | 118 | 4-φ18 | 20 | 3 | |||
| 80 | 239 | 310 | 200 | 160 | 132 | 4-φ18 | 22 | 3 | |||
| 100 | 255 | 350 | 220 | 180 | 156 | 4-φ18 | 24 | 3 | |||
| 125 | 416 | 400 | 250 | 210 | 184 | 4-φ18 | 26 | 3 | |||
| 150 | 440 | 480 | 285 | 240 | 211 | 8-φ22 | 26 | 3 | |||
| 200 | 443 | 600 | 340 | 295 | 266 | 8-φ22 | 26 | 3 | |||
| 250 | 493 | 730 | 395 | 350 | 319 | 8-φ22 | 28 | 3 |
