產品中心
- 所屬係列:
- 產品名稱:
- 產品型號:
- 關鍵字標簽:
- 瀏覽次數:
- 陶瓷閥門
- 手動陶瓷球閥
- Q41TC
- Q41TC-手動陶瓷球閥
- 41
上一個:搪瓷球閥 下一個:多晶矽輸送閥 陶瓷球閥
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Q41TC-手動陶瓷球閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!

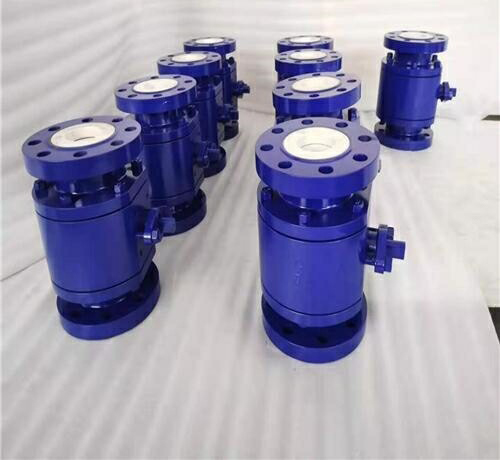

一、Q41TC-手動陶瓷球閥產品簡介
具有*的耐腐蝕、耐高溫、耐磨損及耐衝蝕等顯著特點。廣泛應用於石化、冶金、造紙、電站、煉油等行業的各類酸堿鹽氣體、液體、高溫蒸汽和泥漿輸送係統中。是強腐蝕場合下鈦金屬閥、蒙乃爾閥的理想替代產品。氧化鋯陶瓷球閥具有成本低,運行經濟性高和壽命長(是鈦閥的2~4倍)的優點。其驅動方式有手動、氣動、氣動一彈簧複位、電動等。並可按用戶的要求設計各類特殊陶瓷閥門。適用於各種酸、堿、鹽類液體、氣體介質環境,硬密封閥尤其適用於帶顆粒、纖維狀介質環境。
二、Q41TC-手動陶瓷球閥產品詳細介紹
陶瓷球閥閥體為三段式結構,採用碳鋼或不鏽鋼鍛件,體型堅固,外形美觀。閥門內部介質通過部分,球體、閥座、接管均為結構陶瓷材料。結構陶瓷化學穩定性好,硬度高(可達HRA88以上),可耐絕大部分酸堿介質腐蝕,並具有好的耐磨損性能,解決了普通金屬和塑料閥門耐磨損和耐腐蝕不能兼雇的問題。閥門陶瓷內件由一球體,二閥座,二接管共六件合理組成,整體結構簡潔,流道順暢,介質流動阻力小。
三、Q41TC-手動陶瓷球閥產品主要結構尺寸

上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q41TC-手動陶瓷球閥產品,請您根據Q41TC-手動陶瓷球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
一、Q41TC-手動陶瓷球閥產品簡介
具有*的耐腐蝕、耐高溫、耐磨損及耐衝蝕等顯著特點。廣泛應用於石化、冶金、造紙、電站、煉油等行業的各類酸堿鹽氣體、液體、高溫蒸汽和泥漿輸送係統中。是強腐蝕場合下鈦金屬閥、蒙乃爾閥的理想替代產品。氧化鋯陶瓷球閥具有成本低,運行經濟性高和壽命長(是鈦閥的2~4倍)的優點。其驅動方式有手動、氣動、氣動一彈簧複位、電動等。並可按用戶的要求設計各類特殊陶瓷閥門。適用於各種酸、堿、鹽類液體、氣體介質環境,硬密封閥尤其適用於帶顆粒、纖維狀介質環境。
二、Q41TC-手動陶瓷球閥產品詳細介紹
陶瓷球閥閥體為三段式結構,採用碳鋼或不鏽鋼鍛件,體型堅固,外形美觀。閥門內部介質通過部分,球體、閥座、接管均為結構陶瓷材料。結構陶瓷化學穩定性好,硬度高(可達HRA88以上),可耐絕大部分酸堿介質腐蝕,並具有好的耐磨損性能,解決了普通金屬和塑料閥門耐磨損和耐腐蝕不能兼雇的問題。閥門陶瓷內件由一球體,二閥座,二接管共六件合理組成,整體結構簡潔,流道順暢,介質流動阻力小。
三、Q41TC-手動陶瓷球閥產品主要結構尺寸
| 通徑DN | L | D | K | D1 | n-Φd | b | f | H | W | |
| mm | in | |||||||||
| 15 | 1/2″ | 130 | 95 | 65 | 46 | 4-Φ14 | 14 | 2 | 190 | 196 |
| 20 | 3/4″ | 140 | 105 | 75 | 56 | 4-Φ14 | 16 | 2 | 195 | 196 |
| 25 | 1″ | 150 | 115 | 85 | 64 | 4-Φ14 | 16 | 2 | 210 | 196 |
| 32 | 1 1/4″ | 165 | 135 | 100 | 76 | 4-Φ18 | 18 | 3 | 220 | 196 |
| 40 | 1 1/2″ | 180 | 145 | 110 | 84 | 4-Φ18 | 18 | 3 | 230 | 196 |
| 50 | 2″ | 200 | 160 | 125 | 99 | 4-Φ18 | 20 | 3 | 265 | 196 |
| 65 | 2 1/2″ | 220 | 180 | 145 | 118 | 4-Φ18 | 22 | 3 | 300 | 255 |
| 80 | 3″ | 250 | 195 | 160 | 132 | 8-Φ18 | 24 | 3 | 325 | 255 |
| 100 | 4″ | 280 | 235 | 190 | 156 | 8-Φ22 | 24 | 3 | 350 | 255 |
| 125 | 5″ | 320 | 270 | 220 | 184 | 8-Φ26 | 26 | 3 | 375 | 255 |
| 150 | 6″ | 360 | 300 | 250 | 211 | 8-Φ26 | 28 | 3 | 420 | 255 |
| 200 | 8″ | 400 | 360 | 310 | 274 | 12-Φ26 | 30 | 3 | 460 | 255 |

上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q41TC-手動陶瓷球閥產品,請您根據Q41TC-手動陶瓷球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
