- 通用閥門
- 非標氣動通風蝶閥
- DN750 PN1D641W1
- DN750 PN1D641W1- 非標氣動通風蝶閥
- 97
上一個：氨吸收罐排水切斷閥 下一個:液氨儲罐進料切斷球閥
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多DN750 PN1D641W1- 非標氣動通風蝶閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

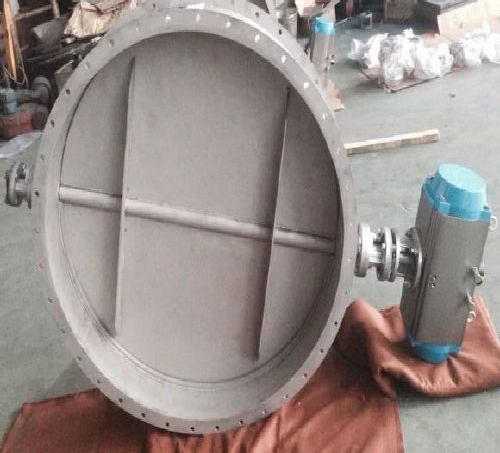

DN750 PN1非標氣動通風蝶閥D641W-1：氣動裝置控製開關，氣動開關配裝電氣定位器輸入4-20mA信號可以實現開度大小控製調節，氣缸多種選配裝（AT型，GT型，AW型，撥叉型），配裝三聯件可以實現自動化控製開關，法蘭連接的中線垂直板非密閉型蝶閥（泄漏量1%），高溫型通風蝶閥需製作高溫散熱片防止高溫損傷氣動執行器，密封材質與本體材質相同，1000Pa壓力，通經DN750，閥體材質碳鋼可以用於≤425℃介質，閥體材質2520雙相鋼可以用於≤1100℃介質，適用介質，應用於化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷的管道控製裝置。體內無連杆、螺栓等、工作可靠、使用壽命長。可以多工位安裝，不受介質流向影響。
非標氣動通風蝶閥型號編製：
非標氣動通風蝶閥應用領域：
廣泛用於輕紡、化工、石油、焚燒廠、火化場、火電廠、機房通風、醫藥、食品、船舶、鋼鐵冶煉、造紙、生物科技、化學領域等場所。
執行機構性能參數
氣動執行器，有雙作用式和單作用式（彈簧複位），齒輪傳動，安全可靠；大口徑閥門係列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調範圍。確保與閥門的同步精度。
非標氣動通風蝶閥執行標準：
設計標準:GB/T12238-1989 JB/T8692-1998
法蘭連接尺寸:GB/T9115.1-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
非標氣動通風蝶閥性能參數：
公稱通徑 DN(mm) 50~2000
公稱壓力 PN(Mpa) 0.05 0.25 0.6
試驗壓力 強度試驗 0.075 0.375 0.9
密封試驗 ≤1.5%泄漏量
適用介質 煤氣、含塵氣體、煙道氣等
適用溫度 負-10度，還有零上 250度
氣動通風蝶閥零件材料：
非標氣動通風蝶閥外形結構尺寸：
安裝要點:
1.安裝位置、高度、進出口方向 符合設計要求，注意介質流動的方向應與閥體所標箭頭方向*，連接應牢固緊密。
2.閥門安裝前 進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標誌》GB 12220的規定。對於工作壓力大於1.0 MPa 及在主幹管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格後方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少於5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍;試驗持續的時間符合GB 50243要求。
安裝注事事項:
1、安裝前應核對蝶閥規格、壓力、溫度、耐腐性是否滿足使用要求。 應檢查各零部件是否損壞或鬆動。
2、本蝶閥可安裝在任意角度的管道上，應關閉安裝為宜；焊接管道法蘭時應將閥門密封口用板擋住以防止顆粒、雜物挫傷密封麵，焊後取下 閥門，對閥門密封麵及管道內腔進行清潔，然後再安裝固定閥門。
3、安裝時請注意閥門關閉狀態承壓方向。
4、安裝前應將密封麵(兩端密封麵、蝶板密封麵、閥座密封麵)徹底擦幹淨，去掉灰塵和汙物。
5、安裝前應空試蝶閥，啟閉應靈活，啟閉位置與指針指示位置相符合。
6、手動操作順時針為關，逆時針為開，指針指示到位後不準再加力啟閉閥門。
7、閥門做壓力試驗時，不準用單法蘭進行安裝試壓， 雙法蘭安裝試壓。其試驗壓力應符合GB/T13927-92標準規定。
8、緊固螺栓時應對稱交替進行緊固，不準依次單獨緊固。
9、限位螺釘出廠前，已經調好，不準輕易調整。若配置驅動裝置為電動、氣動請閱配套驅動裝置說明書。
10、電動蝶閥出廠時已將控製機構的啟閉行程調好。為防止電源接通時方向搞錯，用戶在*次接通電源前要先手動開啟至半開位置，再按點動開關，檢查指示盤方向與閥門開啟方向*即可。
11、發現閥門啟閉失常應查明原因進行修理和排除，防止用加力方法開關閥門，造成閥門的損壞。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的DN750 PN1D641W1- 非標氣動通風蝶閥產品，請您根據DN750 PN1D641W1- 非標氣動通風蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
DN750 PN1非標氣動通風蝶閥D641W-1：氣動裝置控製開關，氣動開關配裝電氣定位器輸入4-20mA信號可以實現開度大小控製調節，氣缸多種選配裝（AT型，GT型，AW型，撥叉型），配裝三聯件可以實現自動化控製開關，法蘭連接的中線垂直板非密閉型蝶閥（泄漏量1%），高溫型通風蝶閥需製作高溫散熱片防止高溫損傷氣動執行器，密封材質與本體材質相同，1000Pa壓力，通經DN750，閥體材質碳鋼可以用於≤425℃介質，閥體材質2520雙相鋼可以用於≤1100℃介質，適用介質，應用於化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷的管道控製裝置。體內無連杆、螺栓等、工作可靠、使用壽命長。可以多工位安裝，不受介質流向影響。
非標氣動通風蝶閥型號編製：
| D | 6 | 4 | 1 | W | -1 | C | |
| 閥門代號 | 執行機構 | 作用方式 | 連接形式 | 結構形式 | 密封材質 | 公稱壓力 | 閥體材質 |
| D：調節蝶閥 | 3：渦輪 | B：常閉 | 1：螺紋 | 1：中線垂直板 | W：本體密封 | 2.5:0.25MPa | 無：鑄鐵 |
| 6：氣動 | K：常開 | 4：法蘭 | 2：雙偏心 | H：Cr13係列 | 16:1.6MPa | C:WCB | |
| 9：電動 | 7：對夾 | 3:三偏心 | Y：STL合金 | 25:2.5MPa | P：304 | ||
| 無：手柄 | 40:4.0MPa | R：316 |
廣泛用於輕紡、化工、石油、焚燒廠、火化場、火電廠、機房通風、醫藥、食品、船舶、鋼鐵冶煉、造紙、生物科技、化學領域等場所。
執行機構性能參數
氣動執行器，有雙作用式和單作用式（彈簧複位），齒輪傳動，安全可靠；大口徑閥門係列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調範圍。確保與閥門的同步精度。
非標氣動通風蝶閥執行標準：
設計標準:GB/T12238-1989 JB/T8692-1998
法蘭連接尺寸:GB/T9115.1-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
非標氣動通風蝶閥性能參數：
| 壓力等級 | 1千帕 |
| 閥門強度試驗壓力 | 1千帕 |
| 閥門密封試驗壓力 | 1千帕 |
| 適用溫度℃ | -29℃+550℃ |
| 主要材質 | WCB/CF8 |
| 連接形式 | 法蘭式/對夾式 |
| 啟閉形式 | 手動手柄/手動渦輪 |
| 適用介質 | 空氣、煙氣、含塵氣體等 |
| 連接標準 | GB/T9113/非標 |
公稱壓力 PN(Mpa) 0.05 0.25 0.6
試驗壓力 強度試驗 0.075 0.375 0.9
密封試驗 ≤1.5%泄漏量
適用介質 煤氣、含塵氣體、煙道氣等
適用溫度 負-10度，還有零上 250度
氣動通風蝶閥零件材料：
| 零件名稱 | 閥體 | 閥板 | 閥軸 |
| 材料 | 碳鋼 | 碳鋼 | 碳鋼 |
| 不鏽鋼 | 鉻鎳鉬鈦鋼 | 鉻鉬鈦鋼 | |
| 鉻鎳鉬鈦鋼 | 不鏽鋼 | 不鏽鋼 | |
| 鉻鉬鈦鋼 | 鉻鉬鈦鋼 | 2Cr13 |
| DN | 法蘭外徑 | 螺栓分度圓 | L | L1 | L2 | n-Фd | 法蘭厚度 |
| 300 | 405 | 370 | 120 | 716 | 220 | 8/12 | 10 |
| 350 | 455 | 420 | 140 | 786 | 240 | 8/14 | 10 |
| 400 | 505 | 470 | 140 | 924 | 270 | 12/18 | 10 |
| 450 | 570 | 530 | 160 | 999 | 295 | 12/18 | 10 |
| 500 | 620 | 580 | 160 | 1079 | 325 | 12/18 | 10 |
| 600 | 720 | 680 | 180 | 1140 | 380 | 16-18 | 12 |
| 700 | 820 | 780 | 180 | 1240 | 430 | 16-18 | 12 |
| 800 | 920 | 880 | 200 | 1350 | 490 | 16-18 | 12 |
| 900 | 1040 | 990 | 200 | 1450 | 540 | 16-18 | 14 |
| 1000 | 1140 | 1090 | 220 | 1550 | 590 | 20-18 | 14 |
| 1100 | 1240 | 1190 | 220 | 1800 | 640 | 20-18 | 14 |
| 1200 | 1340 | 1290 | 240 | 1900 | 690 | 20-18 | 14 |
| 1300 | 1440 | 1390 | 240 | 2020 | 760 | 20-18 | 16 |
| 1400 | 1540 | 1490 | 260 | 2120 | 810 | 24-18 | 16 |
| 1500 | 1640 | 1590 | 260 | 2220 | 860 | 24-18 | 16 |
| 1600 | 1740 | 1690 | 280 | 2390 | 980 | 24-18 | 16 |
| 1700 | 1840 | 1790 | 280 | 2590 | 1030 | 28-22 | 16 |
| 1800 | 1940 | 1890 | 300 | 2709 | 1096 | 28-22 | 16 |
| 1900 | 2040 | 1990 | 300 | 2826 | 1146 | 32-22 | 16 |
| 2000 | 2150 | 2090 | 320 | 2926 | 1196 | 32-26 | 16 |
| 2200 | 2360 | 2300 | 340 | 3126 | 1296 | 36-26 | 16 |
| 2400 | 2560 | 2500 | 360 | 3326 | 1396 | 36-26 | 18 |
| 2600 | 2760 | 2700 | 380 | 3526 | 1496 | 40-26 | 18 |
| 2800 | 2960 | 2900 | 400 | 3726 | 1596 | 40-26 | 18 |
| 3000 | 3190 | 3110 | 400 | 4098 | 1698 | 44-30 | 18 |
| 3200 | 3390 | 3310 | 440 | 4338 | 1798 | 44-30 | 20 |
| 3400 | 3590 | 3510 | 440 | 4578 | 1898 | 48-30 | 20 |
| 3600 | 3790 | 3710 | 480 | 4780 | 1998 | 48-30 | 20 |
| 3800 | 4000 | 3910 | 480 | 5000 | 2098 | 52-30 | 22 |
| 4000 | 4210 | 4120 | 520 | 5200 | 2210 | 52-30 | 22 |
1.安裝位置、高度、進出口方向 符合設計要求，注意介質流動的方向應與閥體所標箭頭方向*，連接應牢固緊密。
2.閥門安裝前 進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標誌》GB 12220的規定。對於工作壓力大於1.0 MPa 及在主幹管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格後方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少於5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍;試驗持續的時間符合GB 50243要求。
安裝注事事項:
1、安裝前應核對蝶閥規格、壓力、溫度、耐腐性是否滿足使用要求。 應檢查各零部件是否損壞或鬆動。
2、本蝶閥可安裝在任意角度的管道上，應關閉安裝為宜；焊接管道法蘭時應將閥門密封口用板擋住以防止顆粒、雜物挫傷密封麵，焊後取下 閥門，對閥門密封麵及管道內腔進行清潔，然後再安裝固定閥門。
3、安裝時請注意閥門關閉狀態承壓方向。
4、安裝前應將密封麵(兩端密封麵、蝶板密封麵、閥座密封麵)徹底擦幹淨，去掉灰塵和汙物。
5、安裝前應空試蝶閥，啟閉應靈活，啟閉位置與指針指示位置相符合。
6、手動操作順時針為關，逆時針為開，指針指示到位後不準再加力啟閉閥門。
7、閥門做壓力試驗時，不準用單法蘭進行安裝試壓， 雙法蘭安裝試壓。其試驗壓力應符合GB/T13927-92標準規定。
8、緊固螺栓時應對稱交替進行緊固，不準依次單獨緊固。
9、限位螺釘出廠前，已經調好，不準輕易調整。若配置驅動裝置為電動、氣動請閱配套驅動裝置說明書。
10、電動蝶閥出廠時已將控製機構的啟閉行程調好。為防止電源接通時方向搞錯，用戶在*次接通電源前要先手動開啟至半開位置，再按點動開關，檢查指示盤方向與閥門開啟方向*即可。
11、發現閥門啟閉失常應查明原因進行修理和排除，防止用加力方法開關閥門，造成閥門的損壞。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的DN750 PN1D641W1- 非標氣動通風蝶閥產品，請您根據DN750 PN1D641W1- 非標氣動通風蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
