閘閥
電動閘閥

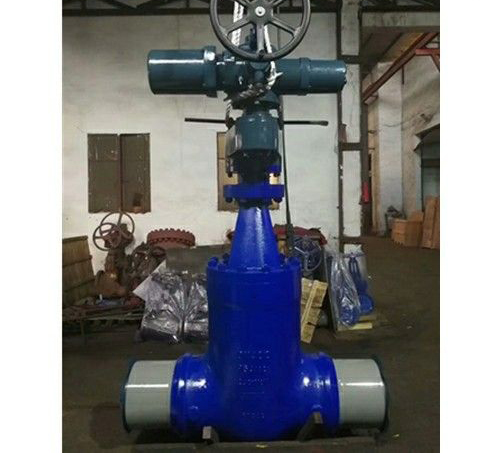

Z960YPW540 140V
Z960YPW540 140V-電動閘閥
51

上一個：礦用電動閘閥下一個:耐磨渣漿閘閥

奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Z960YPW540 140V-電動閘閥 相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
電動閘閥說明書資料介紹
電動閘閥與其他閥門產品相比的特點是高溫高壓，由於性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。閥體材質鉻鉬鋼鑄造適用於火力電廠540℃高溫蒸汽使用，P54代表可以用於溫度≤540℃介質，100V代表使用壓力PN100閥體材質20CrMoV鉻鉬鋼。智能電動裝置控製開關，明杆楔式雙閘板結構形式，本體結構為直通式，焊接（BW對焊），中腔采用自緊密封式結構（俗稱自密封）壓力越高密封越好，閥座密封麵套焊STL硬質合金圈，閥板堆焊STL合金焊條，安裝位置與管道垂直，並使閥門中腔向上，閥門工作時，閥瓣處於全開或全關位置，不允許停留在中間位置或當調節閥使用。適用介質：水、蒸氣等非腐蝕性介質。主要用於電力（火力電站、核電站）、石油、化工、冶金、環保、礦山、食品、造紙、航天、船舶、各種係統的管路上，切斷或接通管路介質。
由於性能技術特性、工況的特殊使安裝在水、汽管道上作為啟閉裝置用。
?結構特點
1、采用壓力自緊式密封結構，雙閘板，兩端支管為焊接連接。
2、關閉機構主要由能夠調心的楔式雙閘板、萬向頂、夾圈等組成，借閥體內導向筋的引導作升降運動。
3、閥座、閥瓣密封麵采用鈷基硬質合金等離子噴焊而成。耐磨、抗擦傷性能好。
4、閥杆表麵經抗蝕性氮化處理，有良好的抗腐蝕的抗擦傷性。
5、閥門的開啟和關閉由電動裝置來控製，電動裝置由電機、減速器、轉矩控製機構、現場操作機構、手、電動切換機構等組成，除就地操作外，還可以進行遠距離操作。可根據用戶要求選配各種電動執行器配套。
執行標準
1、設計、製造：E101
2、結構長度：E101
3、對焊連接：78DG　ANSI　B16。25
4、檢查和試驗：E101
零件材料

零件材料
零件名稱	材料牌號
閥體	WCB	WC6、ZG20crmov	WC9\ZG15crlmolv
閘板	WCB	WC6、ZG20crmov	WC9\ZG15crlmolv
閥蓋	25	12Cr1Mo1VA
閥杆	1Cr17Ni12	20Cr1Mo1VA
閥座	25	12Cr1Mo1VA
密封環	S軟鋼（增強柔性石墨）	S軟鋼（增強柔性石墨）	S軟鋼（增強柔性石墨）
填料	增強柔性石墨
支架	WCB	WCB或WC6
閥杆螺母		45（ZCuZn25A16Fe3Mn3）
四開環	1Cr13	20Cr1Mo1VA

性能參數

性能參數
型號	公稱壓PN（MPa）	試驗壓力（MPa）		工作壓力（MPa）	工作溫度（℃）	適用介質
型號	公稱壓PN（MPa）	強度試驗	密封試驗/上密封試驗	工作壓力（MPa）	工作溫度（℃）	適用介質
Z962Y-250	25	37.5	27.5	25	≤425	水、蒸汽
Z962Y-320	32	48	36	32	≤425	水、蒸汽
Z962Y-P54100	P5410	30	22		≤540	蒸汽
Z962Y-P55140	P5514	37.5	27.5		≤550
Z962Y-P54170	P5517	48	36		≤540
Z962Y-P57170	P5717	61.8	41.2		≤570

外形連接尺寸

公稱通徑DNNominal diameter	主要外形尺寸和連接尺寸Main external and connecting dimensions					電動裝置Electric dewice	重量Weight
公稱通徑DNNominal diameter	d	L	H	L1	L2	電動裝置Electric dewice	重量Weight
Z962Y-250
100	84	406	1164	437	277	DZW45	234
125	100	483	1402	437	277	DZW60	343
175	158	711	1650	554	309	DZW180	638
225	200	864	1650	554	309	DZW180	654
300	280	1067	2106	764	398	DZW350	1973
Z962Y-320
100	96	533	1236	437	277	DZW60	291
125	118	610	1302	437	277	DZW60	315
150	148	762	1403	526	283	DZW90	672
175	148	762	1650	554	309	DZW180	684
225	222	1041	1650	554	309	DZW180	696
Z962Y-P54100V
175	148	762	1650	554	309	DZW180	683
225	222	1041	1650	554	309	DZW180	704
250	222	1041	1795	554	309	DZW180	1214
300	294	1245	2080	554	309	DZW250	2125
Z962Y-P54170V
125	98	630	1230	437	277	DZW60	312
225	186	1060	1680	554	309	DZW180	1401
300	278	1397	2265	764		DZW500	2834
325	310	1448	2265	690	398	DZW500	2632
350	338	1550	2536	715		DZWC-4	5591

：
