- 所屬係列：
- 產品名稱：
- 產品型號：
- 關鍵字標簽：
- 瀏覽次數：
- 閘閥
- 閘閥
- Z41X16C
- Z41X16C-閘閥
- 51
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Z41X16C-閘閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

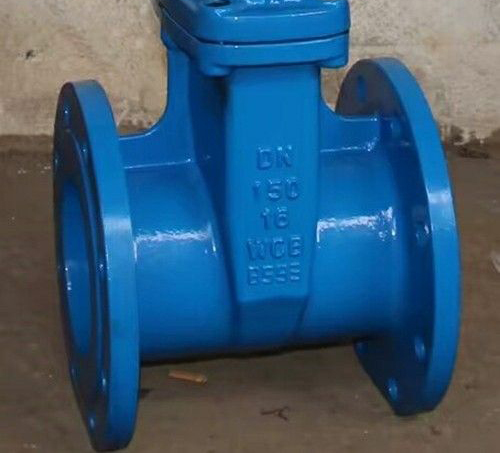

Z41X16C-閘閥法蘭連接，閥體WCB鑄鋼材質，又叫彈性座封Z41X16C-閘閥，公稱壓力PN1.6MPa~2.5MPa，CLass150LB，公稱通經DN50-DN500，適用溫度-29℃~+120℃，適用介質：水、氣體、油品等無腐蝕介質。手動操作開關，明杆彈性單閘板，用於清潔無酸性腐蝕性管道，閥板材質不鏽鋼製包橡膠耐磨耐腐蝕抗老化。廣泛用於自來水、汙水、建築、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源係統等流體管線上作為調節和截流裝置使用。
特點:
1、平底式閥座，不出現汙物堆積，使密封更可靠
2、閥體WCB鑄鋼材質閥體的機械性能增加，抗拉伸。閥瓣整體包腈橡膠
3、閥門內件耐腐蝕不生鏽鋼和銅合金材料，可用於汙水係統適應較惡劣的工作環境
4、體積小，重量輕，便於安裝和維修
5、閥杆三道O型環密封，大大減少了開關時的磨擦阻力，開關輕巧不漏水
執行標準:
設計標準：GB/T12234-2007
結構長度：GB/T12221-2004
法蘭標準：GB9113
檢測試驗：GB13927
零部件材質:
性能參數:
外形結構尺寸:
結構尺寸圖:
安裝注意事項及要點:
1、手輪、手柄及傳動機構均不允許作起吊用，並嚴禁碰撞。
2、雙閘板Z41X16C-閘閥應垂直安裝（即閥杆處於垂直位置,手輪在頂部)。
3、帶有旁通閥的Z41X16C-閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力)。
4、帶傳動機構的Z41X16C-閘閥，按產品使用說明書的規定安裝。
5、如果閥門經常開關使用,每月至少潤滑一次。
6、安裝位置、高度、進出口方向 符合設計要求，連接應牢固緊密。
7、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
8、帶傳動機構的Z41X16C-閘閥，按產品使用說明書的規定安裝。
9、閥門安裝前 進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標誌》GB12220的規定。對於工作壓力大於1.0MPa及在主幹管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格後方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少於5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封麵無滲漏為合格。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Z41X16C-閘閥產品，請您根據Z41X16C-閘閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
Z41X16C-閘閥法蘭連接，閥體WCB鑄鋼材質，又叫彈性座封Z41X16C-閘閥，公稱壓力PN1.6MPa~2.5MPa，CLass150LB，公稱通經DN50-DN500，適用溫度-29℃~+120℃，適用介質：水、氣體、油品等無腐蝕介質。手動操作開關，明杆彈性單閘板，用於清潔無酸性腐蝕性管道，閥板材質不鏽鋼製包橡膠耐磨耐腐蝕抗老化。廣泛用於自來水、汙水、建築、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源係統等流體管線上作為調節和截流裝置使用。
特點:
1、平底式閥座，不出現汙物堆積，使密封更可靠
2、閥體WCB鑄鋼材質閥體的機械性能增加，抗拉伸。閥瓣整體包腈橡膠
3、閥門內件耐腐蝕不生鏽鋼和銅合金材料，可用於汙水係統適應較惡劣的工作環境
4、體積小，重量輕，便於安裝和維修
5、閥杆三道O型環密封，大大減少了開關時的磨擦阻力，開關輕巧不漏水
執行標準:
設計標準：GB/T12234-2007
結構長度：GB/T12221-2004
法蘭標準：GB9113
檢測試驗：GB13927
零部件材質:
| 名稱 | 材料 | ||
| 閥體 | WCB | ||
| 閘板 | WCB外覆三元乙丙或腈橡膠 | ||
| 內六角螺栓 | 碳化處理 | ||
| 密封圈 | 腈橡膠或三元乙丙膠 | ||
| 閥蓋 | WCB | ||
| 閥杆 | 304不鏽鋼 | ||
| “O” 形密封圈 | 腈橡膠 | ||
| 止推軸承 | 錫青銅 | ||
| 螺栓 | WCB | ||
| 壓蓋 | WCB | ||
| 防塵罩 | 腈橡膠 | ||
| 手輪（傳動帽） | 鋼板壓製 | ||
| 型號 | ~25C | Z41X-150LB | |
| 工作壓力（MPa） | 1.6~2.5 | 150LB | |
| 適用溫度（℃） | ≤120 | ||
| 適用介質 | 水、氣體、油品等 | ||
| 材料 | 閥體、閥蓋 | WCB | |
| 閘板 | WCB包橡膠 | ||
| 閥杆 | 不鏽鋼 | ||
| 密封麵 | 閥體：本體，閘板：橡膠 | ||
| 填料 | 腈橡膠 | ||
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 |
| HA | 322 | 332 | 350 | 420 | 581 | 581 | 736 | 882 | 1009 | 1300 | 1380 |
| HC | 374 | 398 | 429 | 524 | 721 | 736 | 942 | 1031 | 1117 | 1655 | 1805 |
安裝注意事項及要點:
1、手輪、手柄及傳動機構均不允許作起吊用，並嚴禁碰撞。
2、雙閘板Z41X16C-閘閥應垂直安裝（即閥杆處於垂直位置,手輪在頂部)。
3、帶有旁通閥的Z41X16C-閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力)。
4、帶傳動機構的Z41X16C-閘閥，按產品使用說明書的規定安裝。
5、如果閥門經常開關使用,每月至少潤滑一次。
6、安裝位置、高度、進出口方向 符合設計要求，連接應牢固緊密。
7、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
8、帶傳動機構的Z41X16C-閘閥，按產品使用說明書的規定安裝。
9、閥門安裝前 進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標誌》GB12220的規定。對於工作壓力大於1.0MPa及在主幹管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格後方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少於5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封麵無滲漏為合格。
