產品中心
- 所屬係列:
- 產品名稱:
- 產品型號:
- 關鍵字標簽:
- 瀏覽次數:
- 蝶閥
- 電動雙法蘭蝶閥
- D941HPN16

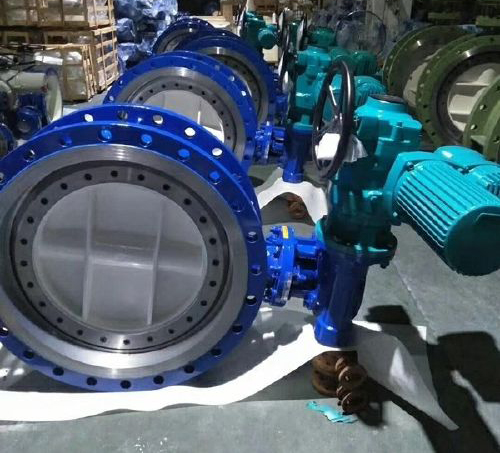

- D941HPN16-電動雙法蘭蝶閥
- 41
上一個:氣動對夾式通風蝶閥 下一個:電動蝶閥(帶旁通)
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多D941HPN16-電動雙法蘭蝶閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!
D941HPN16-電動雙法蘭蝶閥產品說明書資料介紹
D941HPN16-電動雙法蘭蝶閥雙法蘭連接,設計壓力:PN16,公稱通徑DN50-DN800,設計溫度:-29℃~325℃,作為調節和截流裝置,廣泛用於石油、化工、冶金、電力、食品、醫藥、給排水、氣體輸送等領域。
三偏心金屬密封設計(閥板多層次製造一層不鏽鋼金屬板一層石棉板,一般3-4層左右,通過閥杆作用閥板力傳送到層次上麵擠壓密封,越緊密封效果越好)
性能參數
公稱壓力:1.0~1.6MPa
公稱通徑:50~800mm
適用介質:水、油等非腐蝕性液體
適用溫度:0~300℃
試驗標準:GB/T 13927 API598
設計技術要點:
在設計上進行改進創新,合理地減小了徑向偏心,而且增改了一個自動補償功能的閥座,在關閉狀態下閥杆所受力矩較小,處於靜平衡,同時蝶閥閥體上設計了移動閥座密封圈具有非常良好的自動補償功能。使閥門在反向受壓時,蝶板密封麵與閥體密封麵所產生的相對移位得到充分的補償,再則蝶板密封圈了優質彈性耐磨石墨橡膠板與高韌性耐磨不鏽鋼片組成多層次結構密封,不僅柔中有剛,而且有良好的彈性與移動閥座密封圈保持

上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的D941HPN16-電動雙法蘭蝶閥產品,請您根據D941HPN16-電動雙法蘭蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
D941HPN16-電動雙法蘭蝶閥產品說明書資料介紹
D941HPN16-電動雙法蘭蝶閥雙法蘭連接,設計壓力:PN16,公稱通徑DN50-DN800,設計溫度:-29℃~325℃,作為調節和截流裝置,廣泛用於石油、化工、冶金、電力、食品、醫藥、給排水、氣體輸送等領域。
三偏心金屬密封設計(閥板多層次製造一層不鏽鋼金屬板一層石棉板,一般3-4層左右,通過閥杆作用閥板力傳送到層次上麵擠壓密封,越緊密封效果越好)
性能參數
公稱壓力:1.0~1.6MPa
公稱通徑:50~800mm
適用介質:水、油等非腐蝕性液體
適用溫度:0~300℃
試驗標準:GB/T 13927 API598
設計技術要點:
在設計上進行改進創新,合理地減小了徑向偏心,而且增改了一個自動補償功能的閥座,在關閉狀態下閥杆所受力矩較小,處於靜平衡,同時蝶閥閥體上設計了移動閥座密封圈具有非常良好的自動補償功能。使閥門在反向受壓時,蝶板密封麵與閥體密封麵所產生的相對移位得到充分的補償,再則蝶板密封圈了優質彈性耐磨石墨橡膠板與高韌性耐磨不鏽鋼片組成多層次結構密封,不僅柔中有剛,而且有良好的彈性與移動閥座密封圈保持

上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的D941HPN16-電動雙法蘭蝶閥產品,請您根據D941HPN16-電動雙法蘭蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
