- 調節閥
- 自力式蒸汽壓力調壓閥
- ZZYP16B
- ZZYP16B-自力式蒸汽壓力調壓閥
- 30
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多ZZYP16B-自力式蒸汽壓力調壓閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

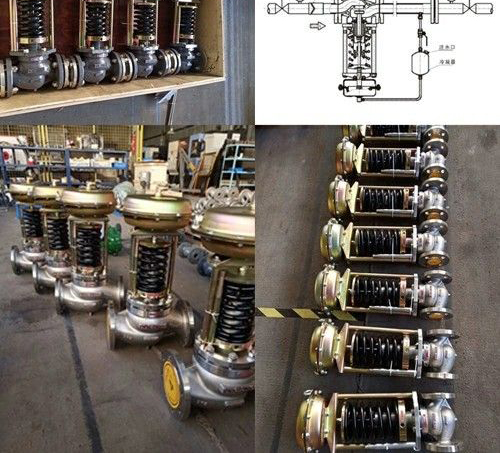

ZZYP16B-自力式蒸汽壓力調壓閥產品說明書資料介紹
ZZYP16B-自力式蒸汽壓力調壓閥分為自力式壓力、壓差和流量調節閥三個係列。自力式壓力調節閥根據取壓點位置分閥前和閥後兩類，取壓點在閥前時，用於調節閥前壓力恒定；取壓點在閥後時，用於調節閥後壓力恒定。
當將閥前和閥後壓力同時引入執行機構的氣室兩側時，自力式壓差調節閥可以調節調節閥兩端的壓力恒定，也可將安裝在管道上孔板兩端的壓差引入薄膜執行機構的氣室兩側，組成自力式流量調節閥，或用其他方式將流量檢測後用自力式壓差調節閥實現流量調節。
自力式閥後壓力調節閥為減壓用閥後壓力調節型（B型），壓力分段範圍15~3000Kpa，配用不同的檢測執行機構，廣泛應用於蒸汽、各種氣體及液體減壓穩壓的自動控製。
設計特點
1、波紋管平衡結構設計，靈敏度高、穩定性能好、控製精度高、可調範圍廣
2、低噪音、免維護
3、標準模塊化設計
性能參數
閥內件特點：1、內置波紋管，具有壓力平衡結構，靈敏度高
2、結構緊湊，性能可靠，免於維護
3、采用標準模塊化設計
閥體類型： 直通式
閥蓋形式： 標準型 散熱型
流量特性： 快開
口徑範圍： DN15-300(1/2"-12")
壓力等級： PN1.6、2.5、4.0、6.4Mpa（ANSI 150、300LB）
泄漏等級： ASME B16.104 VI（軟密封）
ASME B16.104 Ⅳ（硬密封）
管道連接方式：法蘭式、焊接式、螺紋式
設定值偏差：±8%
適用溫度範圍：-30° ～ 350°
執行機構類型：薄膜式執行機構（自力式）
活塞式執行機構（自力式）
波紋管式執行機構（自力式）
工作原理
工作介質的閥前壓力P1經過閥芯、閥座後的節流後，變為閥後壓力P2。P2經過控製管線輸入到執行器的下
膜室內作用在頂盤上，產生的作用力與彈簧的反作用力相平衡，決定了閥芯、閥座的相對位置，控製閥後壓力。
當閥後壓力P2增加時，P2作用在頂盤上的作用力也隨之增加。此時，頂盤的作用力大於彈簧的反作用力，使閥芯關向閥座的位置，直到頂盤的作用力與彈簧的反作用力相平衡為止。這時，閥芯與閥座的流通麵積減少，流阻變大，從而使P2降為設定值。同理，當閥後壓力P2降低時，作用方向與上述相反，這就是自力式（閥後）壓力調節閥的工作原理。
本類閥門在管道中一般應當水平安裝。
當需要改變閥後壓力P2的設定值時，可調整調節螺母。
訂貨時請提供
公稱通徑
公稱壓力
使用介質
介質溫度
閥前壓力
閥後壓力
流量要求
如有其它特殊要求請備注
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的ZZYP16B-自力式蒸汽壓力調壓閥產品，請您根據ZZYP16B-自力式蒸汽壓力調壓閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
