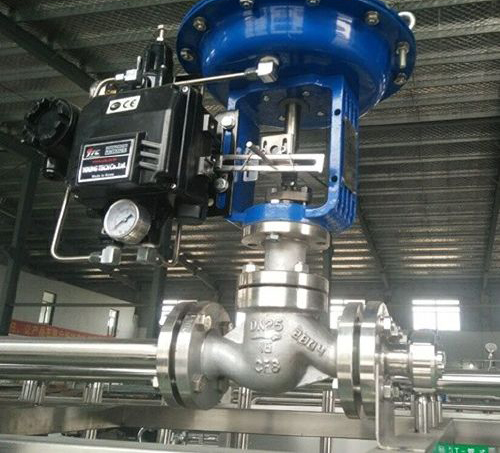

不鏽鋼單座氣動調節閥
501T 5221LARN
501T 5221LARN-氣動調節閥
31

上一個：電動角式低溫調節閥下一個:電動連續排汙調節閥

奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多501T 5221LARN-氣動調節閥 相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
氣動調節閥產品說明書資料介紹
氣動調節閥結構緊湊，呈S流線型的通道，使其壓降損失小，流量大，可調範圍廣，流量特性精度高，泄漏量符合ANSI B16.104標準，符合GB/T4213-92標準。廣泛應用於電力、煤化工、石油化工、橡膠、造紙、製藥等管道中作介質的流量調節、壓力調節、溫度調節
技術參數：

技術參數
閥體型式		直通單座鑄造球型閥
公稱通徑		20、25mm
公稱壓力		ANSI 125、150、300、600 S 10、16、20、30、40K PN1.6、4.0、6.4MPa
連接型式	密封麵型式	FF、RF、RJ、LG、MFM
	法蘭標準	S B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
	焊接標準	嵌接焊SW
材料		鑄鋼、CrMo鋼、鑄不鏽鋼、哈氏合金等耐腐蝕合金
上閥蓋	常溫型	-17～+230℃
	伸長I型	-45～-17℃、 +230～+566℃
	伸長II型	-100～-45℃
	伸長III型	-196～-100℃
壓蓋型式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料

CV值

CV值
閥芯形式	閥座和流量特性		額定行程	0.01	0.04	0.1	0.16	0.25	0.4	0.63	1.0	1.6	2.5	4.0	6.3	10	14
柱塞閥芯	金屬閥座	等百分比(%CF)	14.3					○	△	△	△	△	△	△	△	△	△
	金屬閥座	線性(LCF)		○	○	○	○	○	△	△	△	△	△	△	△	△	△
	軟閥座	等百分比(%CF)						○	○	○	○	○	○	○	○	○	○
	軟閥座	線性(LCF)				○	○	○	○	○	○	○	○	○	○	○	○
公稱通徑x閥座直徑			20	6	6	6	6	6	8	8	11	11	14	14	19	22
公稱通徑x閥座直徑			25	6	6	6	6	6	8	8	11	11	14	14	19	22	28

注：1、符號○和△表示閥的規格範圍。
2、符號△表示閥的流量特性符合IEC534-2-1976標準。
外形尺寸

主要外形尺寸
公稱通徑DN(mm)		20	25	32	40	50	65	80	100	125	150	200
L	PN16/25	181	184	200	222	254	276	298	352	410	451	600
	PN40	194	197	200	235	267	292	317	368	425	473	610
	PN64	206	200	210	251	286	311	337	394	440	508	650
H	PN16/25	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158	170
	PN40	52.5	57.5	75	75	82.5	92.5	100	117.5	150	167.5	187.5
	PN64	65	40	85	85	90	102.5	107.5	125	172.5	195	207.5
H1		132	132	158	170	179	214	221	234	270	294	331
H2		298	298	298	298	298	380	380	380	510	510	510

外形圖
訂貨須知
訂貨時請用戶提供以下資料
1.調節閥名稱、型號
2.公稱壓力(MPa)
3.公稱通徑
4.額定流量係數(Kv)
5.固有流量特性
6.介質名稱
7.工作溫度及範圍
8.整機作用方式
9.壓力設定點及調節範圍；10.閥體、閥內件及填料材質
11.所配附件
12.其它特殊要求
