- 所屬係列:
- 產品名稱:
- 產品型號:
- 關鍵字標簽:
- 瀏覽次數:
- 通用閥門
- 高壓平衡截止閥
- J67YJLH320

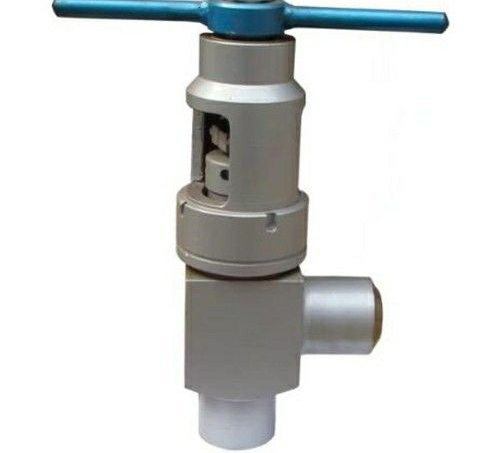

- J67YJLH320-高壓平衡截止閥
- 89
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多J67YJLH320-高壓平衡截止閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!
J67YJLH320-高壓平衡截止閥型號是適用於公稱壓力PN<35.0MPa,溫度t<120攝氏度的水、油品、天然氣等介質的管路上,作為介質流量和壓力的調節、節流裝置。手動開關,對焊連接,鍛鋼材質,屬角式結構,直角式的流道給閥門介質造成一定的阻力,節流的效果較好。啟閉件是塞形的閥瓣,密封麵呈平麵或錐麵,所以在閥門關閉時, 向閥瓣施加壓力,以強製密封麵不泄漏。
?特點
1.適用於高壓管段需節流的工況中使用。
2.法蘭連接,密封嚴密,安全可靠。
3.整體為鍛造製成,整體效果好。
4.焊連接管路,安裝拆卸方便。
執行標準
設計規範:JB/T5298、API6D
連接法蘭:JB/79、ANSI-16.5
試驗與檢驗:JB/T5298、API6D
壓力-溫度:GB9131、ANSI B16.34
產品標識:GB/T12220、MSS SP-25
用途
廣泛用於石油、化工、天然氣、冶金、化纖、造紙、城建、等領域。同時還能根據客戶的需要提供碳鋼、不鏽鋼、耐熱鋼及合金鋼等不同材質的閥門產品。該係列閥門適用於工作壓力≥1.6MPa,工作溫度≤121℃的水、油、天然氣等管線上,用來控製介質單向啟閉,以防介質逆流。
零件材料
外形尺寸

上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的J67YJLH320-高壓平衡截止閥產品,請您根據J67YJLH320-高壓平衡截止閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
J67YJLH320-高壓平衡截止閥型號是適用於公稱壓力PN<35.0MPa,溫度t<120攝氏度的水、油品、天然氣等介質的管路上,作為介質流量和壓力的調節、節流裝置。手動開關,對焊連接,鍛鋼材質,屬角式結構,直角式的流道給閥門介質造成一定的阻力,節流的效果較好。啟閉件是塞形的閥瓣,密封麵呈平麵或錐麵,所以在閥門關閉時, 向閥瓣施加壓力,以強製密封麵不泄漏。
?特點
1.適用於高壓管段需節流的工況中使用。
2.法蘭連接,密封嚴密,安全可靠。
3.整體為鍛造製成,整體效果好。
4.焊連接管路,安裝拆卸方便。
執行標準
設計規範:JB/T5298、API6D
連接法蘭:JB/79、ANSI-16.5
試驗與檢驗:JB/T5298、API6D
壓力-溫度:GB9131、ANSI B16.34
產品標識:GB/T12220、MSS SP-25
用途
廣泛用於石油、化工、天然氣、冶金、化纖、造紙、城建、等領域。同時還能根據客戶的需要提供碳鋼、不鏽鋼、耐熱鋼及合金鋼等不同材質的閥門產品。該係列閥門適用於工作壓力≥1.6MPa,工作溫度≤121℃的水、油、天然氣等管線上,用來控製介質單向啟閉,以防介質逆流。
零件材料
| 零件 | 材料 | |
| J/L46Y-220/320C | J/L446W-220/320R | |
| 閥體 | 優質碳鋼 | 316L.Mod |
| 閥瓣 | 鉻不鏽鋼 | 316L.Mod |
| 下閥杆 | 鉻不鏽鋼 | 316L.Mod |
| 填料箱 | 優質碳鋼 | 316L.Mod |
| “0”型圈 | F-4複合膠圈 | F-4複合膠圈 |
| 公稱壓力PN(MPa) | 公稱通徑DN(mm) | 外形尺寸 | ||||||||||
| L | L1 | H | H1 | D0 | D1 | D2 | D3 | h | Z-Φd | L0 | ||
| 16 | 25 | 230 | 335 | 200 | 235 | 25 | 50.8 | 101.5 | 150 | 29 | 4月26日 | 200 |
| 32 | 260 | 340 | 215 | 255 | 29 | 60.32 | 111 | 160 | 29 | 4月26日 | 220 | |
| 40 | 260 | 390 | 220 | 265 | 36 | 68.28 | 124 | 180 | 32 | 45-30 | 280 | |
| 50 | 300 | 420 | 230 | 285 | 45 | 95.25 | 165 | 215 | 38 | 8月26日 | 300 | |
| 65 | 340 | 475 | 250 | 315 | 58 | 107.95 | 190.5 | 240 | 38 | 8月26日 | 350 | |
| 80 | 380 | 630 | 340 | 420 | 72 | 123.82 | 190.5 | 245 | 23 | 8月30日 | 360 | |
| 100 | 450 | 610 | 375 | 472 | 90 | 149.22 | 235 | 295 | 45 | 8-33 | 400 | |
| 150 | 600 | 880 | 530 | 672 | 135 | 211.12 | 317.5 | 380 | 56 | 12-33 | 600 | |
| 200 | 660 | 900 | 720 | 980 | 180 | 269.88 | 393.4 | 460 | 63 | 12-39 | 650 | |

上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的J67YJLH320-高壓平衡截止閥產品,請您根據J67YJLH320-高壓平衡截止閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
