三偏心法蘭蝶閥
904L
904L-蝶閥
90

上一個：變徑下一個:低壓眀杆閘閥

奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多904L-蝶閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
材質904L-蝶閥價格、材質904L-蝶閥圖片、材質904L-蝶閥型號、材質904L-蝶閥廠家
904L-蝶閥說明書資料介紹:

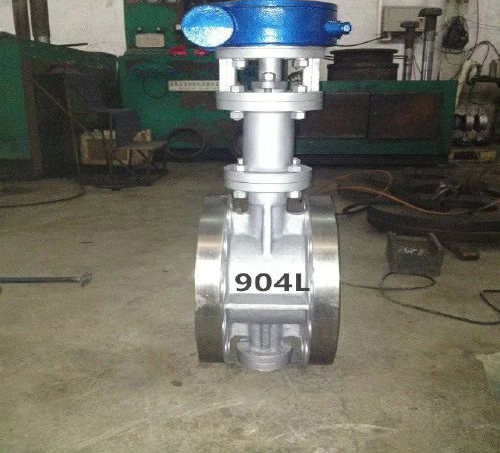

904L-蝶閥:又叫材質904L-蝶閥，渦輪開關，三偏心軟密封設計（閥板+PTFE），法蘭連接，一般普通的904L-蝶閥隻具備單向密封的
用途
用於截斷或接通管路中的濃硫酸介質，廣泛應用於氯堿工業、純堿工業、製藥工業、化肥工業、精細化工業、紡織纖維合成和漂染工業，基本有機酸和無機鹽生產，硝酸工業等。
特點
1、本閥三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
2、密封圈選用不鏽鋼製作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。
3、碟板密封麵堆焊鈷基硬質合金，密封麵耐磨損，使用壽命長．
4、大規格蝶板絎架結構，強度高，過流麵積大，流阻小。
5、本閥具有雙向密封功能，安裝時不受介質流向的限製，也不受空間位置的影響，可在任何方向安裝。
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便於用戶使用。
執行標準:
設計和製造標準:GB/T12238—1989/JB/T8527—1997/API609
法蘭標準:GB9113—2000/ASME/ANSI B16.5
結構長度:GB/T12221—1989/ASME/ANSI B16. 10
檢驗和試驗標準:GB/T13927—1992/JB/T9092—19999/API 598
性能參數:

性能參數
公稱壓力（PN）		1.6	2.5	4	6.4	Class150	Class300
常溫大工作壓力〔MPa〕		1.6	2.5	4	6.4	2	5
壓力試驗（MPa）	殼體強度試驗	2.4	3.8	6	9.6	3	7.5
	正向密封試驗	1.76	2.75	4.4	7.1	2.2	5.5
	反向密封試驗	1.76	2.75	4.4	7.1	2.2	5.5
	氣密封試驗	0.6
滲漏率		＜0.1×DNmmз/s〔符合GB/T13927-92標準〕
適用溫度〔℃〕		軟密封:-40℃～:350℃;硬密封:-50℃～600℃
適用介質		濃硫酸
傳動形式		蝸輪傳動、電動傳動、氣動傳動、液動傳動

零件的材料:

零件材料
產品類型			P	R8	R3	I
零件名稱	閥體		304	CF8M（316）	CF3M（316L）	ZG1Cr5Mo
	蝶板		304	CF8M（316）	CF3M（316L）	ZG1Cr5Mo
	閥杆		1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr17Ni14Mo2	2Cr13
	自動補償閥座		00Cr19Ni11	00Cr17Ni14Mo2	00Cr17Ni14Mo2	0Cr18Ni9
	閥體壓板		304	CF8M（316）	CF3M（316L）	ZG1Cr5Mo
	蝶板壓板		304	CF8M（316）	CF3M（316L）	ZG1Cr5Mo
	軸套		FB092	FB316	FB316L	BF316
	填料	PTFE
	蝶板硬密封圈	PTFE
	蝶板軟密封圈	聚四氟乙烯

連接尺寸:

外形尺寸
公稱通徑DN	主要尺寸			法蘭連接尺寸
	主要尺寸			1.0MPa			1.6MPa			2.5MPa
	L	H1	H	D	D1	n-Фd	D	D1	n-Фd	D	D1	n-Фd
50	108	350	112	165	125	4/18	165	125	4/18	165	125	4/18
65	112	370	115	185	145	4/18	185	145	4/18	185	145	8/18
80	114	380	120	200	160	4/18	200	160	8/18	200	160	8/18
100	127	420	138	220	180	8/18	220	180	8/18	235	190	8/22
125	140	460	164	250	210	8/18	250	210	8/22	270	220	8/26
150	140	555	175	285	240	8/22	285	240	8/22	300	250	8/26
200	152	760	200	340	295	8/22	340	295	12/22	360	310	12/26
250	165	830	243	395	350	12/22	405	355	12/26	425	370	12/30
300	178	895	250	445	400	12/22	460	410	12/26	485	430	16-30
350	190	950	280	505	460	16-22	520	470	16-26	555	490	16-33
400	216	1190	305	565	515	16-26	580	525	16-30	620	550	16-36
450	222	1255	350	615	565	20-26	640	585	20-30	670	600	20-36
500	229	1305	380	670	620	20-26	715	650	20-33	730	660	20-36
600	267	1340	445	780	725	20-30	840	770	20-36	845	770	20-39
700	292	1520	480	895	840	24-30	910	840	24-36	960	875	24-42
800	318	1710	530	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	330	1810	580	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	410	1960	650	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	470	2250	760	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56
1400	530	2435	850	1675	1590	36-42	1685	1590	36-48	1755	1640	36-62
1600	600	2780	1030	1915	1820	40-48	1930	1820	40-56	1975	1860	40-62
1800	670	3020	1230	2115	2020	44-48	2130	2020	44-56	2195	2070	44-70
2000	760	3270	1350	2325	2230	48-48	2345	2230	48-62	2425	2300	48-70

外形圖:
安裝注意事項:
1、安裝前應核對904L-蝶閥規格、壓力、溫度、耐腐性是否滿足使用要求。應檢查各零部件是否損壞或鬆動。
2、本904L-蝶閥可安裝在任意角度的管道上，應關閉安裝為宜；焊接管道法蘭時應將閥門密封口用板擋住以防止顆粒、雜物挫傷密封麵，焊後取下閥門，對閥門密封麵及管道內腔進行清潔，然後再安裝固定閥門。
3、安裝時請注意閥門關閉狀態承壓方向。
4、安裝前應將密封麵(兩端密封麵、蝶板密封麵、閥座密封麵)徹底擦幹淨，去掉灰塵和汙物。
5、安裝前應空試904L-蝶閥，啟閉應靈活，啟閉位置與指針指示位置相符合。
6、手動操作順時針為關，逆時針為開，指針指示到位後不準再加力啟閉閥門。
7、閥門做壓力試驗時，不準用單法蘭進行安裝試壓，雙法蘭安裝試壓。其試驗壓力應符合GB/T13927-92標準規定。
8、緊固螺栓時應對稱交替進行緊固，不準依次單獨緊固。
9、限位螺釘出廠前，已經調好，不準輕易調整。若配置驅動裝置為電動、氣動請閱配套驅動裝置說明書。
10、電動904L-蝶閥出廠時已將控製機構的啟閉行程調好。為防止電源接通時方向搞錯，用戶在*次接通電源前要先手動開啟至半開位置，再按點動開關，檢查指示盤方向與閥門開啟方向*即可。
11、發現閥門啟閉失常應查明原因進行修理和排除，防止用加力方法開關閥門，造成閥門的損壞。
