奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多DN65 2507PN100- 電動閘閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
問
上海奇眾閥門DN65 2507電動閘閥嗎?
答
DN65 2507電動閘閥可以耐酸性腐蝕
DN65 2507電動閘閥PN100說明書資料介紹:
DN65 2507電動閘閥PN100:電動開關，明杆楔式閘板，法蘭連接的2507閘閥，密封麵為本體密封，HG20615PN100壓力通經為DN50（美標），主要用於切斷和接通管路介質，廣泛應用於氯堿工業、純堿工業、製藥工業、化肥工業、精細化工業、紡織纖維合成和漂染工業，基本有機酸和無機鹽生產，硝酸工業等。雙向密封無流向限製的，安裝位置與管道水平不可倒裝和側裝

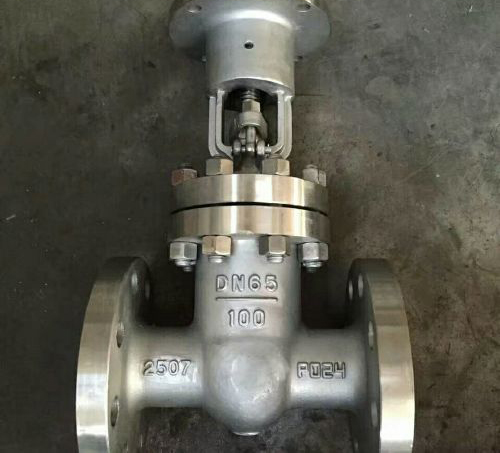

圖片
用途
應用於石油和天然氣工業;海上石破天油平台(熱交換器管,水處理和供水係統,消防係統,噴水係統,穩水係統; 石油化工設備; 脫鹽(淡化)設備(和設備中的高壓管,海水管);既需要高強度同時又需要高耐腐蝕性的機械和結構部件;燃(廢)氣淨化設備.主要成分:25Cr-7Ni-4Mo-0.27N
DN65 2507電動閘閥特點:
1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量係數小
2、密封麵不鏽鋼或者硬質合金，使用壽命長
3、柔性石墨填料、密封可靠，操作輕便靈活
4、電動裝置可選擇普通使用開關型的也可以選智能控製開關型的
5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式。
DN65 2507電動閘閥執行標準:
設計規範:GB/T12234 HG20615
結構長度:GB/T12221
連接法蘭:HG20615
試驗與檢驗:JB/T9092
壓力-溫度:GB/T9131
產品標識:GB/T12220
DN65 2507電動閘閥化學元素成分

鋼號	C≤	Mn≤	Si≤	S≤	P≤	Cr	Ni	Mo	Cu≤	N
S32750(SAF2507)	0.03	1.2	0.8	0.02	0.035	24/	6.0/	3.0/	0.5	0.24/
00Cr25Ni7Mo4N	0.03	1.2	0.8	0.02	0.035	26	8	5	0.5	0.32
S31803(SAF2205)00Cr22Ni5Mo3N	0.03	2	1	0.02	0.03	21/	4.5/	2.5/		0.08/
S31803(SAF2205)00Cr22Ni5Mo3N	0.03	2	1	0.02	0.03	23	6.5	3.5		0.2
S31500(3RE60)	0.03	1.2/	1.4/	0.03	0.03	18/	4.25	2.5/		0.05/
00Cr18Ni5Mo3Si2	0.03	2	2	0.03	0.03	19	5.25	3		0.1

DN65 2507電動閘閥性能參數

性能參數
公稱壓力PN（MPa）	殼體	試驗壓力（MPa）		上密封
公稱壓力PN（MPa）	殼體	密封（液）	密封（氣）	上密封
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4	6	4.4	0.6	4.4
6.4	9.6	7	0.6	7
10	15	11	0.6	11
16	24	18	0.6	18

DN65 2507電動閘閥外形連接尺寸

外形連接尺寸
公稱壓力PN(MPa)	公稱通徑DN(mm)	標準值									參考值			電裝型號
		標準值									參考值
		L	D	D1	D2	D6	b	f	f1	Z-φd	L1	H	質量
1.6	50	250	160	125	100		16	3		4-φ18	590	678	90	DZWl0A
	65	265	180	145	120		18	3		4-φ18	590	693	96	DZWl5A
	80	280	195	160	135		20	3		8-φ18	590	755	108	DZW20A
	100	300	215	180	155		20	3		8-φ18	590	820	126	DZW20A
	150	350	280	240	210		24	3		8-φ23	590	994	199	DZW20A
	200	400	335	295	265		26	3		12-φ23	590	1138	254	DZW30A
	250	450	405	355	320		30	3		12-φ25	810	1409	?310	DZW45A
	300	500	460	410	375		30	4		12-φ25	810	1588	391	DZW60
	350	550	520	470	435		34	4		16-φ25	830	1755	729	DZW90
	400	600	580	525	485		36	4		16-φ30	830	1902	992	DZWl20
	450	650	640	585	545		40	4		20-φ30	870	214l	1168	DZWl80
	500	700	705	650	608		44	4		20-φ34	870	2276	1222	DZW250
	600	800	840	770	718		48	5		20-φ41	870	2474	1376	DZW250
2.5	50	250	160	125	100		20	3		4-φ18	590	678	95	DZWl0A
	65	265	180	145	120		22	3		4-φ18	590	693	99	DZWl5A
	80	280	195	160	135		22	3		8-φ18	590	755	113	DZW20A
	100	300	230	190	160		24	3		8-φ23	590	820	132	DZW20A
	150	350	300	250	218		30	3		8-φ25	590	934	206	DZW30A
	200	400	360	310	278		34	3		12-φ25	590	1138	257	DZW30A
	250	450	425	370	332		36	3		12-φ30	810	1409	317	DZW45A
	300	500	485	430	390		40	4		16-φ30	810	1588	412	DZW60A
	350	550	550	490	448		44	4		16-φ34	830	1750	750	DZW90
	400	600	610	550	505		48	4		16-φ34	830	1902	1042	DZWl20
	450	650	660	600	555		50	4		20-φ34	870	2141	1275	DZWl20
	500	700	730	660	610		52	4		20-φ41	870	2276	1420	DZWl80
	600	800	840	770	718		56	5		20-φ41	870	2474	1522	DZW250
4	50	250	160	125	100	88	20	3	4	4-φ18	590	69l	95	DZWl0A
	65	280	180	145	120	110	22	3	4	8-φ18	590	711	102	DZWl5A
	80	310	195	160	135	12l	22	3	4	8-φ18	590	775	115	DZW20A
	100	350	230	190	160	150	24	3	4.5	8-φ23	590	871	163	DZW20A
	150	450	300	250	218	204	30	3	4.5	8-φ25	590	1028	219	DZW30A
	200	550	375	320	282	260	38	3	4.5	12-φ30	590	1325	373	DZW45A
	250	650	445	385	345	313	42	3	4.5	12-φ34	810	1400	480	DZW60A
	300	750	510	450	408	364	46	4	4.5	16-φ34	830	1653	686	DZW90
	350	850	570	510	465	422	?	4	5	16-φ41	870	179l	1021	DZWl20
	400	950	655	585	535	474	58	4	5	20-φ4l	870	2092	1450	DZWl80
	500	1150	755	670	612	576	62	4	5	20-φ4l	1170	2465	2150	DZW250
6.4	50	250	175	135	105	88	26	3	4	4-φ18	590	790	102	DZWl5A
	65	280	200	160	130	110	28	3	4	8-φ18	590	840	106	DZW20A
	80	310	210	170	140	12l	30	3	4	8-φ18	590	890	123	DZW20A
	100	350	250	200	168	150	32	3	4.5	8-φ23	590	1020	154	DZW30A
	150	450	340	280	240	204	38	3	4.5	8-φ25	590	1290	317	DZW30A
	200	550	405	345	300	260	44	3	4.5	12-φ30	590	1475	437	DZW45A
	250	650	470	400	352	313	48	3	4.5	12-φ34	810	1500	606	DZW60A
	300	750	530	460	412	364	54	4	4.5	16-φ34	830	1820	732	DZW90

外形圖:
安裝使用注意事項:
1、安裝前應核對閘閥規格、壓力、溫度是否滿足使用要求。應檢查各零部件是否損壞或鬆動。
2、本閘閥應關閉安裝為宜；焊接管道法蘭時應將閥門密封口用板擋住以防止顆粒、雜物挫傷密封麵，焊後取下閥門，對閥門密封麵及管道內腔進行清潔，然後再安裝固定閥門。
3、安裝時請注意閥門關閉狀態承壓方向。
4、安裝前應將密封麵(兩端密封麵、閥座密封麵)徹底擦幹淨，去掉灰塵和汙物。
5、安裝前應空試閘閥，啟閉應靈活，啟閉位置與指針指示位置相符合。
6、手動操作順時針為關，逆時針為開，指針指示到位後不準再加力啟閉閥門。
7、閥門做壓力試驗時，不準用單法蘭進行安裝試壓，雙法蘭安裝試壓。其試驗壓力應符合GB/T13927-92標準規定。
8、緊固螺栓時應對稱交替進行緊固，不準依次單獨緊固。
9、限位螺釘出廠前，已經調好，不準輕易調整。若配置驅動裝置為電動、氣動請閱配套驅動裝置說明書。
10、電動閘閥出廠時已將控製機構的啟閉行程調好。為防止電源接通時方向搞錯，用戶在*次接通電源前要先手動開啟至半開位置，再按點動開關，檢查指示盤方向與閥門開啟方向*即可。
11、發現閥門啟閉失常應查明原因進行修理和排除，防止用加力方法開關閥門，造成閥門的損壞。
