產品中心
- 所屬係列:
- 產品名稱:
- 產品型號:
- 關鍵字標簽:
- 瀏覽次數:
- 球閥

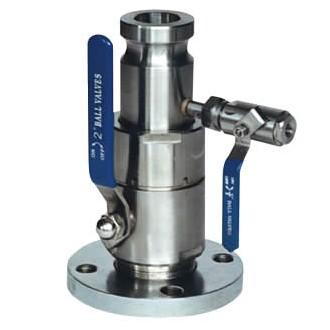

- 不鏽鋼槽車球閥
- CQA-25P
- CQA-25P不鏽鋼槽車球閥
- 759
上一個:軌道球閥 下一個:組合式三通球閥
我們一直堅信百年大計,質量第一,我們恪守質量首位,成就精品閥門,我們以一流的品質,創造一流的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多不鏽鋼槽車球閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→最佳的品質、一流的服務,奇眾為你創造更多價值!
不鏽鋼槽車球閥產品簡介:
CQA-25P不鏽鋼槽車球閥是油罐車配件的主要應用產品之一,廣泛用於非腐蝕性液體輸送管道開閉控製(如油罐車,加油站等)旋轉法蘭內密封座可調整板杆輕重和消除滲漏,當密封環與球麵部位有損傷時,要修正其密封麵或者更換。
不鏽鋼槽車球閥工作原理:
CQA-25P不鏽鋼槽車球閥采用法蘭連接安裝在緊急切斷閥下遊,出口與同規格快速接頭配合使用,用來裝卸和卸荷介質時的接通和截斷,同槽車及貯罐主要氣液相接口所裝設的快速閉止閥門。液化石油氣、液氨緊急切斷閥是一種安全保護閥,適用於液化氣槽車和液氨槽車上,並采用浮動式球體進行啟閉,操作速度快。
不鏽鋼槽車球閥產品特點:
1、適用於經常操作,啟閉迅速、輕便。
2、流體阻力小。
3、結構簡單,相對體積小,重量輕,便於維修。
4、密封性能好,密封麵與球麵常在閉合狀態,不易被介質衝蝕。
不鏽鋼槽車球閥主要設計參數
☆法蘭連接:JB/T79-94、GB9113-2000
☆結構長度:GB12221-89
☆公稱通徑:DN25、50mm
☆公稱壓力:PN1.6、2.5、4.0MP。
☆結構長度:GB12221-89
☆公稱通徑:DN25、50mm
☆公稱壓力:PN1.6、2.5、4.0MP。
不鏽鋼槽車球閥主要性能參數
|
公稱壓力 |
殼體試驗 |
密封試驗 |
適用介質 |
適宜溫度 |
|
2.5 |
3.75 |
2.75 |
液化氣、液氨等 |
-40~+80℃ |
|
4.0 |
6.0 |
4.4 |
不鏽鋼槽車球閥主要零件材料
|
閥體 |
球體、閥杆 |
密封圈 |
填料 |
|
不鏽鋼 |
不鏽鋼 |
增強聚四氟乙烯 |
聚四氟乙烯 |
不鏽鋼槽車球閥性能規範
|
公稱壓力PN |
1.6 |
2.5 |
MPa |
|
殼體試驗壓力 |
2.4 |
3.75 | |
|
氣密封試驗壓力 |
1.76 |
2.75 | |
|
低壓氣密封試驗壓力 |
0.5~0.7 | ||
|
適用介質 |
液化氣、液氨 | ||
|
適用溫度 |
-40~+80℃ | ||
不鏽鋼槽車球閥主要外形尺寸和連接尺寸
|
PN |
DN |
d |
L |
H |
D |
D1 |
D2 |
b |
f |
Z-фd |
W |
|
2.5MPa |
25 |
22 |
194 |
78 |
115 |
85 |
65 |
16 |
2 |
4-14 |
150 |
|
2.5MPa |
50 |
46 |
230 |
88 |
160 |
125 |
100 |
20 |
3 |
4-18 |
180 |
