- 止回閥
- 法蘭升降式止回閥
- H41H
- H41H法蘭升降式止回閥
- 752
我們一直堅信百年大計,質量第一,我們恪守質量首位,成就精品閥門,我們以一流的品質,創造一流的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多法蘭升降式止回閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→最佳的品質、一流的服務,奇眾為你創造更多價值!

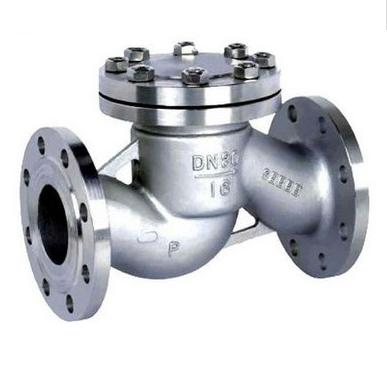

法蘭升降式止回閥產品簡介:
法蘭升降止回閥的結構一般與截止閥相似,其閥瓣沿著通道中以線作升降運動,動作可靠,但流體阻力較大,適用於輕小口徑的場合。升降式止回閥可直通式和立式兩種。直通式升降止回閥一般隻能安裝在水平管路,而立式升降止回閥一般就安裝在垂直管路。
法蘭升降式止回閥工作原理:
當介質由閥體箭頭所示流向進入閥體,介質的壓力作用在閥瓣上產生向上的推力,當介質推力大於閥瓣重力時,閥門打開。當閥後介質壓力作用在閥瓣上的力加上閥瓣自身重力大於閥前壓力作用在閥瓣上的力時,閥門關閉,阻止介質倒流。
法蘭升降式止回閥產品特點:
1、選材考究,符合國內、外相關標準,材料的全麵質量高。
2、法蘭升降式止回閥的密封副配對先進合理,閥瓣、閥座密封麵采用鐵基合金或司太立(Stellite)鈷基硬質合金堆焊麵成,耐磨、耐高溫、耐腐蝕、抗擦傷性能好,使用壽命長。
3、法蘭升降式止回閥按國家標準GB/T12235設計製造。
4、可采用各種配管法蘭標準及法蘭密封型式,滿足各種工程需要及用戶要求。
5、閥體材料品種齊全,墊片可根據實際工況或用戶要求合理選配,能適用於各種壓力、溫度及介質工況。可按用戶要求設計製造不同結構形式和連接形式的止回閥,為各種設備配套使用。
法蘭升降式止回閥應用規範:
|
設計與製造 |
GB/T12235 | |
|
連接端尺寸 |
結構長度 |
GB/T12221 |
|
法蘭尺寸 |
JB/T79 | |
|
檢驗與試驗 |
JB/T9092 | |
|
材料 |
碳鋼 |
GB/T12229 |
|
不鏽鋼 |
GB/T12230 | |
|
合金鋼 |
Q/ZB66 | |
|
標誌 |
GB/T12220 | |
|
供貨 |
JB/T7928 | |
|
閥體 |
閥蓋 |
閥瓣 |
閥座 |
適用介質 |
適用溫度 (≤℃) |
|
WCB |
WCB+D507Mo |
WCB+D577 |
水、油品、蒸汽 |
425 | |
|
ZG1Cr18Ni9Ti |
0Cr18Ni9+ Stellite12 |
0Cr18Ni9+ Stellite6 |
銷酸類 |
200 | |
|
ZG1Cr18Ni2Mo2Ti |
CF8M+Stellite12 |
ZG1Cr18Ni2Mo2Ti |
磷酸、醋酸類、混酸 |
200 | |
|
ZG00Cr17Ni14Mo2 |
CF3M+Stellite12 |
CF3M+Stellite6 |
尿素、甲銨液、磷酸 |
200 | |
|
ZG1Cr5Mo |
ZG1Cr5Mo+ Stellite12 |
ZG1Cr5Mo+ Stellite6 |
水、油品、蒸汽 |
550 | |
法蘭升降式止回閥主要外形尺寸和連接尺寸
|
DN |
L |
D |
Dl |
D2 |
b |
Z一φd |
H |
WT(Kg) |
|
H41H一16C H41Y一16C H41Y一16P H41Y一16R H41Y一161 | ||||||||
|
15 |
130 |
95 |
65 |
45 |
14 |
4一φ14 |
77 |
3 |
|
20 |
150 |
105 |
75 |
55 |
14 |
4一φ14 |
77 |
4 |
|
25 |
160 |
115 |
85 |
65 |
14 |
4一φ14 |
80 |
5 |
|
32 |
180 |
135 |
100 |
78 |
16 |
4一φ18 |
85 |
7 |
|
40 |
200 |
145 |
110 |
85 |
16 |
4一φ18 |
95 |
9 |
|
50 |
230 |
160 |
125 |
100 |
16 |
4一φ18 |
105 |
10 |
|
65 |
290 |
180 |
145 |
120 |
18 |
4一φ18 |
120 |
20 |
|
80 |
310 |
195 |
160 |
135 |
20 |
8一φ18 |
130 |
30 |
|
100 |
350 |
215 |
180 |
155 |
20 |
8一φ18 |
140 |
39 |
|
125 |
400 |
245 |
210 |
185 |
22 |
8一φ18 |
155 |
50 |
|
150 |
480 |
280 |
240 |
210 |
24 |
8一φ23 |
180 |
70 |
|
200 |
600 |
335 |
295 |
265 |
26 |
12一φ23 |
211 |
231 |
|
250, |
730 |
405 |
355 |
320 |
30 |
12一φ25 |
260 |
25l |
|
300 |
850 |
460 |
410 |
375 |
34 |
12一φ25 |
323 |
395 |
|
H41H一25 H41Y一25 H41Y一25P H41Y一25R H41Y一251 | ||||||||
|
15 |
130 |
95 |
65 |
45 |
16 |
4一φ14 |
100 |
3.4 |
|
20 |
150 |
105 |
75 |
55 |
16 |
4一φ14 |
105 |
5 |
|
25 |
160 |
115 |
85 |
65 |
16 |
4一φ14 |
120 |
5.7 |
|
32 |
180 |
135 |
100 |
78 |
18 |
4一φ18 |
130 |
9.1 |
|
40 |
200 |
145 |
110 |
85 |
18 |
4一φ18 |
135 |
11.8 |
|
50 |
230 |
160 |
125 |
100 |
20 |
4一φ18 |
149 |
14.4 |
|
65 |
290 |
180 |
145 |
120 |
22 |
8一φ18 |
160 |
23 |
|
80 |
310 |
195 |
160 |
135 |
22 |
8一φ18 |
169 |
30 |
|
100 |
350 |
230 |
190 |
160 |
24 |
8一φ23 |
194 |
44 |
|
125 |
400 |
270 |
220 |
180 |
28 |
8一φ25 |
222 |
65 |
|
150 |
480 |
300 |
250 |
218 |
30 |
8一φ25 |
255 |
99 |
|
200 |
600 |
360 |
310 |
278 |
34 |
12一φ25 |
305 |
190 |
|
250 |
730 |
425 |
370 |
332 |
36 |
12一φ30 |
355 |
323 |
|
300 |
850 |
485 |
430 |
390 |
40 |
16一φ30 |
410 |
450 |
