- 所屬係列：
- 產品名稱：
- 產品型號：
- 關鍵字標簽：
- 瀏覽次數：
- 球閥

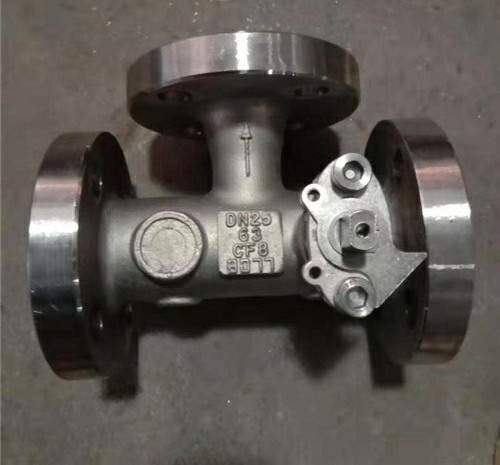

- 組合式三通球閥
- YQ44F
- YQ44F-組合式三通球閥
- 120
上一個：球型靜態平衡閥 全焊接調節球閥 下一個:上裝式斜麵球閥
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多YQ44F-組合式三通球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
一、YQ44F-組合式三通球閥產品簡介
的閥體內設有一條高壓通道、一條低壓通道和一條中通通道，三條所述通道均與所述閥體的中間腔體連通，所述高壓通道內設有用於控製高壓通道開閉的閥球密封副，所述低壓通道上設有用於控製低壓通道開閉的止回閥密封副。本實用新型通過高壓通道的開啟和關閉控製低壓通道的關閉與開啟，當高壓通道關閉時，高壓介質將閥球壓向閥球內的球閥座，壓力越大閥球和該球閥座之間的密封力就越大，避免了高壓介質通過球閥密封副向中通通道的泄漏，可用於替代現有技術下的三通球閥或其他同功能的閥門。所述低壓通道上設有用於控製低壓通道開閉的止回閥密封副。
二、YQ44F-組合式三通球閥產品詳細說明
以往各焦化廠的焦爐高壓氨水噴射循環係統高低壓轉換係統普遍采用傳統結構的L型三通球閥，由於該部位的工況條件比較特殊，L型三通球閥在安裝運行幾個月甚至幾天就產生泄漏，使係統壓力降低，泄漏的高壓氨水將焦爐內煤粉吸帶至集氣管，嚴重的造成炭化室負壓,既影響焦炭質量，又影響爐體的嚴密性。由於組合三通球閥安裝在焦爐頂部，該部位溫度高、勞動條件差，給閥門的更換帶來了很大的困難。閥門的頻繁更換，也給工廠造成了很大的經濟損失，並且也嚴重的汙染了環境。為解決上述問題，三通球閥直通式浮動球閥與套筒式止回閥組合而成，左側球閥接高壓係統，右側止回閥接低壓係統，中間出口接排放管路，當球閥關閉時，高壓通道切斷，止回閥閥瓣在低壓介質的推動下自動開啟，低壓氨水由中間出口通道排出。當球閥開啟時，高壓氨水將止回閥閥瓣推向閥座，止回閥關閉，低壓通道被切斷，高壓氨水由中間出口通道排出。噴射完畢後，關閉球閥，止回閥自動開啟，低壓氨水又能自動排放。因此，隻要橡操作傳統的三通球閥一樣，將球閥閥杆作90℃開關，即能完成高低壓切換。
三、YQ44F-組合式三通球閥產品主要特點
1、由於組合式三通閥中的直通式浮動球閥僅起高壓係統一側的開啟與關閉作用，而不是起三通轉換功能，因此，即使球體與閥座在使用一段時間後裝配預緊力消失，球體與閥座之間出現間隙，在球閥關閉時，高壓側介質的壓力仍能將球體推向出口側閥座，使球體與出口側閥座之間緊密接觸，故閥門仍具有很好的密封性能，組合式三通閥徹底解決了傳統的L型三通球閥容易密封失效的問題。而低壓側止回閥采用不鏽鋼製造，設計獨特，動作靈敏，密封可靠，使用壽命相當長。
2、組合式三通閥的結構長度及連接尺寸與傳統的L型三通球閥相同，更換閥門方便。
3、組合式三通閥操作簡單方便，與傳統的L型三通球閥完全相同。
4、閥體為整體式結構設計，能更有效地防止閥門的外漏，閥門的總體設計更趨完善。
四、YQ44F-組合式三通球閥產品主要性能參數
五、YQ44F-組合式三通球閥產品主要結構尺寸
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的YQ44F-組合式三通球閥產品，請您根據YQ44F-組合式三通球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
一、YQ44F-組合式三通球閥產品簡介
的閥體內設有一條高壓通道、一條低壓通道和一條中通通道，三條所述通道均與所述閥體的中間腔體連通，所述高壓通道內設有用於控製高壓通道開閉的閥球密封副，所述低壓通道上設有用於控製低壓通道開閉的止回閥密封副。本實用新型通過高壓通道的開啟和關閉控製低壓通道的關閉與開啟，當高壓通道關閉時，高壓介質將閥球壓向閥球內的球閥座，壓力越大閥球和該球閥座之間的密封力就越大，避免了高壓介質通過球閥密封副向中通通道的泄漏，可用於替代現有技術下的三通球閥或其他同功能的閥門。所述低壓通道上設有用於控製低壓通道開閉的止回閥密封副。
二、YQ44F-組合式三通球閥產品詳細說明
以往各焦化廠的焦爐高壓氨水噴射循環係統高低壓轉換係統普遍采用傳統結構的L型三通球閥，由於該部位的工況條件比較特殊，L型三通球閥在安裝運行幾個月甚至幾天就產生泄漏，使係統壓力降低，泄漏的高壓氨水將焦爐內煤粉吸帶至集氣管，嚴重的造成炭化室負壓,既影響焦炭質量，又影響爐體的嚴密性。由於組合三通球閥安裝在焦爐頂部，該部位溫度高、勞動條件差，給閥門的更換帶來了很大的困難。閥門的頻繁更換，也給工廠造成了很大的經濟損失，並且也嚴重的汙染了環境。為解決上述問題，三通球閥直通式浮動球閥與套筒式止回閥組合而成，左側球閥接高壓係統，右側止回閥接低壓係統，中間出口接排放管路，當球閥關閉時，高壓通道切斷，止回閥閥瓣在低壓介質的推動下自動開啟，低壓氨水由中間出口通道排出。當球閥開啟時，高壓氨水將止回閥閥瓣推向閥座，止回閥關閉，低壓通道被切斷，高壓氨水由中間出口通道排出。噴射完畢後，關閉球閥，止回閥自動開啟，低壓氨水又能自動排放。因此，隻要橡操作傳統的三通球閥一樣，將球閥閥杆作90℃開關，即能完成高低壓切換。
三、YQ44F-組合式三通球閥產品主要特點
1、由於組合式三通閥中的直通式浮動球閥僅起高壓係統一側的開啟與關閉作用，而不是起三通轉換功能，因此，即使球體與閥座在使用一段時間後裝配預緊力消失，球體與閥座之間出現間隙，在球閥關閉時，高壓側介質的壓力仍能將球體推向出口側閥座，使球體與出口側閥座之間緊密接觸，故閥門仍具有很好的密封性能，組合式三通閥徹底解決了傳統的L型三通球閥容易密封失效的問題。而低壓側止回閥采用不鏽鋼製造，設計獨特，動作靈敏，密封可靠，使用壽命相當長。
2、組合式三通閥的結構長度及連接尺寸與傳統的L型三通球閥相同，更換閥門方便。
3、組合式三通閥操作簡單方便，與傳統的L型三通球閥完全相同。
4、閥體為整體式結構設計，能更有效地防止閥門的外漏，閥門的總體設計更趨完善。
四、YQ44F-組合式三通球閥產品主要性能參數
| 公稱壓力PN(MPa) | 試驗壓力 | ||
| 殼體 | 高壓液密封 | 低壓氣密封 | |
| 1.6 | 2.4 | 1.76 | 0.6 |
| 2.5 | 3.75 | 2.75 | |
| 4.0 | 6.0 | 4.4 | |
| CLASS150 | 3.O | 2.2 | |
| 適用工況 | 適用介質 | 水、油品、氣等非腐蝕介質和酸堿腐蝕介質 | |
| 適用溫度 | -28-200 | ||
| 應用規範 | 連接法蘭 | JB79-59、GB9113、HG20592-97、ANSIB16.5 | |
| 檢驗試驗 | GB9/T9092-99、API598 |
五、YQ44F-組合式三通球閥產品主要結構尺寸
| PN1.6MPa | 40 | 200 | 100 | 145/150 | 110 | 85/88 | 16 | 4-18 | |
| 50 | 230 | 115 | 160/165 | 125 | 100/102 | 16/18 | 4-18 | ||
| 65 | 290 | 145 | 180/185 | 145 | 120/122 | 18 | 4-18 | ||
| 80 | 310 | 155 | 195/200 | 160 | 135/138 | 20 | 4-18 | ||
| 100 | 350 | 175 | 215/220 | 180 | 155/158 | 20 | 4-18 | ||
| 125 | 400 | 200 | 245/250 | 210 | 185/188 | 22 | 4-18 | ||
| 150 | 480 | 240 | 280/285 | 240 | 210/212 | 24/22 | 8-23/8-22 | ||
| PN2.5MPa | 15 | 130 | 65 | 95 | 65 | 45 | 16 | 4-14 | |
| 20 | 150 | 75 | 105 | 75 | 55/58 | 16 | 4-14 | ||
| 25 | 160 | 80 | 115 | 85 | 65/68 | 16 | 4-14 | ||
| 32 | 180 | 90 | 135/140 | 100 | 78 | 18 | 4-18 |
