奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多YHQ41F-上裝式斜麵球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

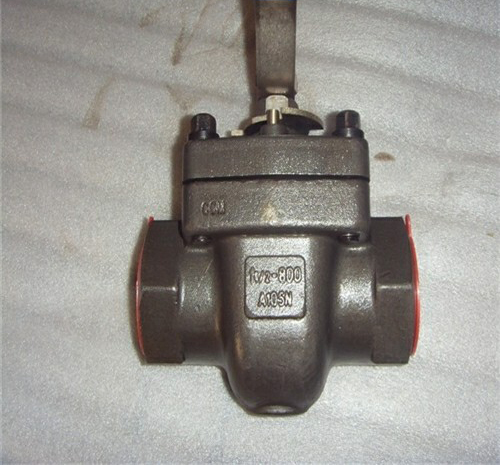

一、YHQ41F-上裝式斜麵球閥產品簡介
采用楔式上裝型，結構新穎，性能優異。目前球閥大多為側裝式，此種結構普遍存在著啟閉力矩大，並且因溫差及管道安裝應力的影響而大大增加了啟閉力矩或者造成泄漏。
二、YHQ41F-上裝式斜麵球閥產品主要特點
1、獨特的結構密封更加可靠斜麵球閥又稱“楔式球閥”，采用整體上裝式新型結構。兩閥座密封麵設計成楔形兩斜麵，球體上部有一彈簧。在彈簧力的作用下，閥座密封麵與球體緊密貼合，形成可靠的密封。
2、閥杆凸肩結構即可防脫又保證了上密封性能閥杆下端設有凸肩，可在閥體內壓異常升高時，防止閥杆脫出。在彈簧及介質力的作用下，閥杆 凸肩壓緊墊片，形成上密封效果。
3、先進的防火、防靜電結構在球體與閥座之間設置有防火金屬環。在意外火災閥座燒損後，金屬環壓在球體上起到密封作用。確保係統的安全，防止重大事故發生。球體上部的予緊彈簧可將球體與閥座摩擦產生的靜電，經導線導入地下。防止因靜電產生的火花點燃易燃易爆介質，保證係統的安全。
4、閥門的啟、閉力小，安裝、維修方便閥杆填料函的密封采用填料平麵與閥杆凸肩、閥蓋平麵的壓緊，靠彈簧的予緊力及上壓蓋的壓緊力實現密封。減輕了閥門的啟、閉力。閥門采用整體上裝式結構，隻須將上部閥蓋拆開，既可取出閥門體內全部零件。便於閥門的維修和更換。
三、YHQ41F-上裝式斜麵球閥產品主要部件材質
四、YHQ41F-上裝式斜麵球閥產品主要結構參數
訂貨須知：（國家標準）
一、YHQ41F-上裝式斜麵球閥A:產品名稱、型號、公稱通徑B:介質及溫度、壓力範圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、YHQ41F-上裝式斜麵球閥若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、YHQ41F-上裝式斜麵球閥當您使用的場合非常重要或環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。
四、YHQ41F-上裝式斜麵球閥以上價格均為虛價。我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的專業課題，為您提供棒的閥門知識、棒的服務、棒的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的YHQ41F-上裝式斜麵球閥產品，請您根據YHQ41F-上裝式斜麵球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
一、YHQ41F-上裝式斜麵球閥產品簡介
采用楔式上裝型，結構新穎，性能優異。目前球閥大多為側裝式，此種結構普遍存在著啟閉力矩大，並且因溫差及管道安裝應力的影響而大大增加了啟閉力矩或者造成泄漏。
二、YHQ41F-上裝式斜麵球閥產品主要特點
1、獨特的結構密封更加可靠斜麵球閥又稱“楔式球閥”，采用整體上裝式新型結構。兩閥座密封麵設計成楔形兩斜麵，球體上部有一彈簧。在彈簧力的作用下，閥座密封麵與球體緊密貼合，形成可靠的密封。
2、閥杆凸肩結構即可防脫又保證了上密封性能閥杆下端設有凸肩，可在閥體內壓異常升高時，防止閥杆脫出。在彈簧及介質力的作用下，閥杆 凸肩壓緊墊片，形成上密封效果。
3、先進的防火、防靜電結構在球體與閥座之間設置有防火金屬環。在意外火災閥座燒損後，金屬環壓在球體上起到密封作用。確保係統的安全，防止重大事故發生。球體上部的予緊彈簧可將球體與閥座摩擦產生的靜電，經導線導入地下。防止因靜電產生的火花點燃易燃易爆介質，保證係統的安全。
4、閥門的啟、閉力小，安裝、維修方便閥杆填料函的密封采用填料平麵與閥杆凸肩、閥蓋平麵的壓緊，靠彈簧的予緊力及上壓蓋的壓緊力實現密封。減輕了閥門的啟、閉力。閥門采用整體上裝式結構，隻須將上部閥蓋拆開，既可取出閥門體內全部零件。便於閥門的維修和更換。
三、YHQ41F-上裝式斜麵球閥產品主要部件材質
| 序號 | 名稱 | 材料 | |
| 1 | 閥體 | CF8M | CF8 |
| 2 | 壓蓋 | SUS 316 | SUS 304 |
| 3 | 閥蓋 | CF8M | CF8 |
| 4 | 閥體墊片 | PTFE | |
| 5 | 球體 | CF8M | CF8 |
| 6 | 閥杆 | F316 | F304 |
| 7 | 彈簧 | SUS 316 | SUS 304 |
| 8 | 調整墊片 | SUS 316 | SUS 304 |
| 9 | 引導襯套 | SUS 316 | SUS 304 |
| 10 | 推力墊圈 | PTFE | |
| 11 | 閥杆填料 | PTFE | |
| 12 | 閥杆墊片 | SUS 316 | SUS 304 |
| 13 | 自潤滑軸承 | PTFE | |
| 14 | 卡環 | SUS 304 | |
| 15 | 手柄 | A193-B8M | |
| 16 | 定位片 | SUS 304 | |
| 17 | 填料壓蓋 | SUS 304 | |
| 18 | 螺栓 | A193-B8 | |
| 19 | 螺母 | A193-8 | |
| 20 | 閥座 | PVC | |
| 21 | 球座 | TFM 1600+316 Outer Ring | |
| 22 | 壓蓋 | SUS 316 | SUS 304 |
| 23 | 內六角螺栓 | A193-B8M | A193-B8 |
| 24 | 彈性墊圈 | SUS 316 | SUS 304 |
| 23 | 螺旋 | A193-B8 | |
| 24 | 螺栓 | A193-B8 |
四、YHQ41F-上裝式斜麵球閥產品主要結構參數
| 尺寸 | d | w | L | LC | H | D | U | D1 | C | M | |
| 15 | 1/2" | 15 | 130 | 85 | 97 | 120 | 42 | M5 | 21.8 | 10 | NPT BSP PT DIN ETC |
| 20 | 3/4" | 20 | 130 | 95 | 105 | 120 | 42 | M5 | 27.3 | 13 | |
| 25 | 1" | 25 | 160 | 124 | 146 | 130 | 50 | M6 | 34.5 | 13 | |
| 40 | 1 1/2" | 38 | 200 | 152 | 172 | 175 | 70 | M8 | 49.2 | 14 | |
| 50 | 2" | 50 | 200 | 184 | 195 | 200 | 70 | M8 | 61.6 | 16 | |
| 80 | 3" | 76 | 265 | 205 | 205 | 214 | 102 | M10 | 90.0 | 16 | |
| 100 | 4" | 100 | 325 | 240 | 240 | 250 | 102 | M10 | 115.5 | 19 |
