- 球閥
- 長輸管線固定球閥
- Q347F

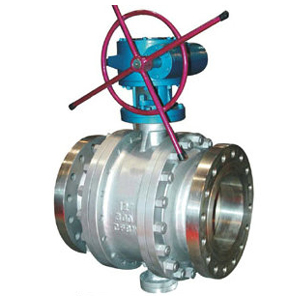

- Q347F長輸管線固定球閥
- 840
我們一直堅信百年大計，質量第一，我們恪守質量首位，成就精品閥門，我們以一流的品質，創造一流的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多長輸管線固定球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→最佳的品質、一流的服務，奇眾為你創造更多價值！
長輸管線固定球閥產品概述：
管線球閥適用於ANSI Class 150~900，工作溫度-28~300℃的石油、化工、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：石油、淨化天然氣、酸性天然氣、煤氣、水及煤漿等等介質。操作方式有：手動、渦輪傳動、氣動、電動、氣液聯動。
長輸管線固定球閥產品結構特點：
1.閥門中腔停滯的介質由於溫度變化而異常升壓時，介質壓力推動閥座脫離球體，達到自動泄壓的效果，卸壓後閥座自動複位。
2.當萬一發生火災或由於異常升溫使閥座密封圈燒損或軟化時，閥門操作仍然可靠，同時，閥座與球體形成金屬對金屬接觸，達到暫時密封作用，阻止了火災進一步擴大，符合APIFA的規定。
3.擰開排泄裝置可檢查閥座是否發生泄露，也可排放中腔滯留物減少介質對閥門的汙染。在工作狀態下，閥門處於全開或全關時，可更換閥杆部填料函。
4.閥座除了一般密封外，特別設置的輔作密封結構，能起到因封圈損傷而出現泄露時的緊急救護作用。
5.閥杆部位密封采用PTFR填料和0形圈，特別適用於氣體介質。閥杆運動部位采用優質的SF自潤滑軸承，使摩擦係統更小，減低操作力矩。
長輸管線固定球閥，管線球閥知識主要零件及材質
|
序號 |
零件名稱 |
材質 | |
|
GB |
ASTM | ||
|
1 |
閥體 |
WCB、A105 |
A1 82 F31 6 |
|
2 |
彈簧 |
60Si2Mn |
31 6 |
|
3 |
密封圈 |
|
增強聚四氟乙烯 |
|
4 |
球體 |
A105+ENP |
A182F316 |
|
5 |
鍵 |
45 |
316 |
|
6 |
填料 |
PTFE |
PTFE |
|
7 |
閥杆 |
2Cr13+鍍鎳磷 |
316 |
|
8 |
填料壓蓋 |
WCB |
A216-WCB |
|
9 |
支架 |
WCB A2 |
6-WCB |
|
1O |
壓套 |
A105 |
316 |
|
11 |
“ O”型密封圈 |
橡膠 |
橡膠 |
|
12 |
滑動軸承 |
不鏽鋼 +PTFE |
316+PTFE |
|
13 |
螺柱 |
35CrMoA |
316 |
|
14 |
螺母 |
35 |
316 |
|
15 |
閥蓋 |
WCB A2 |
6-WCB |
|
16 |
閥座 |
A105+ENP |
316 |
|
17 |
墊片 |
柔性石默 +不鏽鋼 |
柔性石默+316 |
|
18 |
底蓋 |
A105 |
316 |
|
19 |
固定軸 |
1Cr13 |
A276-410 |
|
20 |
螺釘 |
35 |
316 |
|
21 |
排汙螺塞 |
25 |
316 |
長輸管線固定球閥，管線球閥知識主要性能規範
|
公稱壓力 PN(MPa) |
最高使用壓力 |
試驗壓力 (MPa) |
壓力級 |
最高使用壓力 |
試驗壓力 (MPa) | |||||
|
(Mpa) |
殼體 |
高壓液密封 |
低壓氣密封 |
(Mpa) |
殼體 |
高壓液密封 |
低壓氣密 | |||
|
1.6 |
1.6 |
2.4 |
1.76 |
0.6 |
CLASS150 |
1.94 |
2.94 |
21.6 |
0.6 | |
|
2.5 |
2.5 |
3.75 |
2.75 |
CLASS300 |
5.1 |
7.67 |
5.62 | |||
|
4.0 |
4.0 |
6.0 |
4.4 |
CLASS600 |
10.2 |
15.3 |
11.23 | |||
|
6.4 |
6.4 |
9.6 |
7 |
CLASS900 |
15.1 |
23 |
16.85 | |||
|
1O.0 |
10.0 |
1.5 |
1.1 |
CLASS1500 |
25.1 |
37.5 |
27.5 | |||
|
應用規範 |
結度長度核 |
CB12221-89 ANSI B16.10 | ||||||||
|
法蘭尺寸按 |
JB79-59 GB 9113 HG20592-97 ANSI B16.5 | |||||||||
|
焊接標準按 |
CB12224-89 ANSI B16.25 | |||||||||
|
檢驗試驗按 |
JB/T 9092-89 API 598 | |||||||||
|
適用工況 |
適用介質 |
天然氣、液化氣、石油等介質 | ||||||||
|
適用溫度 |
-28℃~≤150℃ | |||||||||
|
驅動方式 |
蝸輪傳動、氣動、電動、氣液聯動等 | |||||||||
