  • 球閥
  • 低壓不鏽鋼球閥
  • Q41F16P

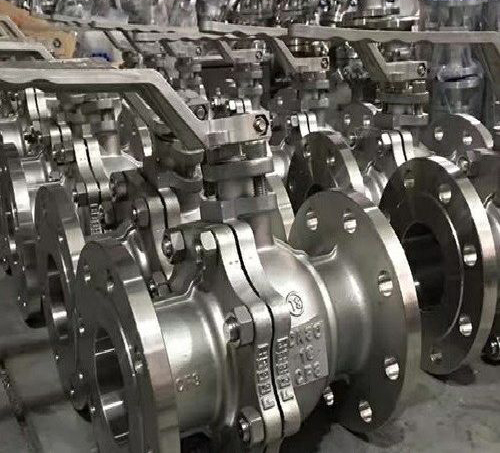

  • Q41F16P-低壓不鏽鋼球閥
  • 40
上一個:三通換向球閥  下一個:對夾式薄型球閥
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Q41F16P-低壓不鏽鋼球閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!
Q41F16P-低壓不鏽鋼球閥說明書資料介紹
Q41F16P-低壓不鏽鋼球閥閥體采用不鏽鋼製作耐酸堿腐蝕,手動/渦輪開關,浮動式,閥座密封PTFE,法蘭連接,公稱壓力PN16-25,公稱通經DN15-DN250(國標),用於水、蒸汽、油品、弱酸性腐蝕介質。主要用於截斷或接通管路中的介質,廣泛應用於造紙、石化、化工、冶金、電力、環保、石油、輕工等工業部門的自動化控製係統中。
用途
廣泛的應用在石油煉製、長輸管線、化工、造紙、製藥、水利、電力、市政、鋼鐵等行業,它具有旋轉90度的動作,旋塞體為球體,有圓形通孔或通道通過其軸線。
執行標準:
設計製造:GB/T12237-2007
結構長度:GB12221-2005
供貨要求:GB/T12252-2005
壓力試驗:GB/T13927-2008
試壓檢驗:GB/T13927-1992
法蘭標準:GB9113/JB79
性能參數:
性能參數
壓力等級(MPa)1.6246.4
閥門強度試驗壓力(MPa)2.4369.6
閥門密封試驗壓力(MPa)1.762.24.47.04
適用溫度℃﹣196℃~150℃
主要材質CF8
連接形式法蘭
啟閉形式手動手柄
適用介質水、油、氣及某些腐蝕性液體(W.O.G)
連接標準GB/T9119-2010
外形尺寸:
連接尺寸
型號公稱通徑尺寸 (mm)
LDD1D2D0b-fz-φdW
15130956545142414115
201401057555142414130
251501158565142414150
3216513510078162418190
4018014511085163418230
50200160125100163418240
65220180145120183418280
80250195160135203818310
100280215180155203818330
125320245210185223818600
150360280240210243823800
20040033529526526312231000
25045042535532030312.251200
尺寸圖:


上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q41F16P-低壓不鏽鋼球閥產品,請您根據Q41F16P-低壓不鏽鋼球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
